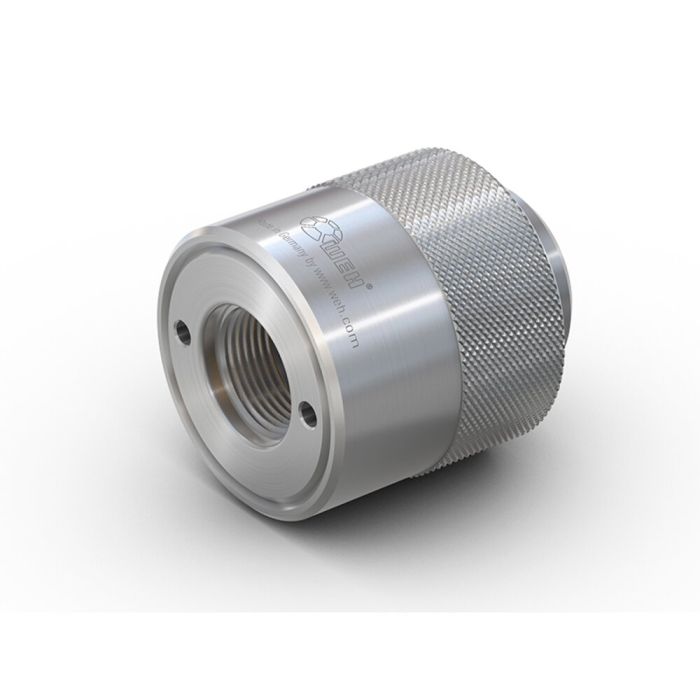

WEH® Tappo TW04

Per UNF 3/4"-16 maschio, SAE J514 JIC 37°, azionamento manuale, max. 276 bar

Codice

C1-17172

0,00 €

L’innesto rapido WEH® TW04 garantisce in tempi rapidi una tenuta perfetta per collaudare, riempire, chiudere e sfiatare componenti con filettatura esterna.
L’innesto viene avvitato semplicemente a mano all’interno del pezzo di collaudo fino a quando la guarnizione è premuta contro il pezzo. L’uso di utensili per il serraggio o nastri non sono più necessari. Guarnizioni in NBR a prova di usura sono indicate per la produzione industriale.

WEH® TW04 è disponibile come innesto con entrata del fluido e come tappo.

Dati technici

Dati technici
Pressione di esercizio PS max ammessa	Vuoto fino a 276 bar
Temperature Range	+5 °C fino a +80 °C
Connection A	UNF 3/4"-16 maschio
Media Inlet	UNF 3/4"-16 maschio, SAE J514 JIC 37°
Leak Rate	1 x 10^-3 mbar x l/s
Actuation	Avvitamento a mano
Material	Acciaio inossidabile
Sealing Material	Guarnizione principale in poliuretano o NBR

Caratteristiche

Disegno ergonomico
Materiali di alta qualità
Tenuta perfetta con un semplice avvitamento a mano
Semplice cambio della guarnizione

Downloads

Descrizione	Tipo di documento	Lingua	Formato del file	Dimensione del file

Varianti di prodotto

Codice	Media Inlet	Connection A	Pressione di esercizio PS max ammessa
C1-119973	UNF 7/16"-20 male thread, SAE J514, 37° cone	UNF 7/16"-20 maschio	Vuoto fino a 345 bar
C1-119975	UNF 7/8“-14 maschio, SAE J514, 37° cono	UNF 7/8"-14 maschio	Vuoto fino a 276 bar
C1-119976	UN 1 1/16"-12 femmina, SAE J514 37°	UN 1 1/16"-12 male thread	Vuoto fino a 172 bar
C1-12410	G1/8" femmina	M10x1.0 maschio	Vuoto fino a 50 bar
C1-12418	G1/4&quot femmina	M14x1,5 femmina	Vuoto fino a 50 bar
C1-12419	G1/4&quot femmina	M12x1,5 maschio	Vuoto fino a 50 bar
C1-12424	G3/8" femmina	G3/8" maschio	Vuoto fino a 50 bar
C1-12425	G3/8" femmina	M16x1,5 maschio	Vuoto fino a 50 bar
C1-12427	G3/8" femmina	M18x1,5 maschio	Vuoto fino a 50 bar
C1-12434	G1/2" femmina	G1/2" maschio	Vuoto fino a 50 bar
C1-12435	G1/2" femmina	M22x1,5 maschio	Vuoto fino a 50 bar
C1-12436	G1/2" femmina	M20x1.5 male thread	Vuoto fino a 50 bar
C1-12442	G3/4" femmina	G3/4" maschio	Vuoto fino a 50 bar
C1-12443	G3/4" femmina	M26x1.5 male thread	Vuoto fino a 50 bar
C1-12444	G3/4" femmina	M24x1,5 maschio	Vuoto fino a 50 bar
C1-12447	G1" femmina	G1" maschio	Vuoto fino a 50 bar
C1-12448	G1" femmina	NPT 1" maschio	Vuoto fino a 50 bar
C1-17172	UNF 3/4"-16 maschio, SAE J514 JIC 37°	UNF 3/4"-16 maschio	Vuoto fino a 276 bar
C1-173837	G3/4" femmina	NPT 3/4" maschio	Vuoto fino a 50 bar
C1-181156	G1/8" femmina	NPT 1/8" maschio	Vuoto fino a 50 bar
C1-187463	G1/8" femmina	G1/8" maschio	Vuoto fino a 50 bar
C1-187464	G3/8" femmina	NPT 3/8&quot maschio	Vuoto fino a 50 bar
C1-187466	G1/4&quot femmina	G1/4" maschio	Vuoto fino a 50 bar
C1-187467	G1/4&quot femmina	NPT 1/4&quot maschio	Vuoto fino a 50 bar
C1-187468	G1/2" femmina	NPT 1/2" maschio	Vuoto fino a 50 bar
C1-96356	UNF 9/16"-18 maschio, SAE J514 JIC 37°	UNF 9/16"-18 maschio	Vuoto fino a 345 bar
