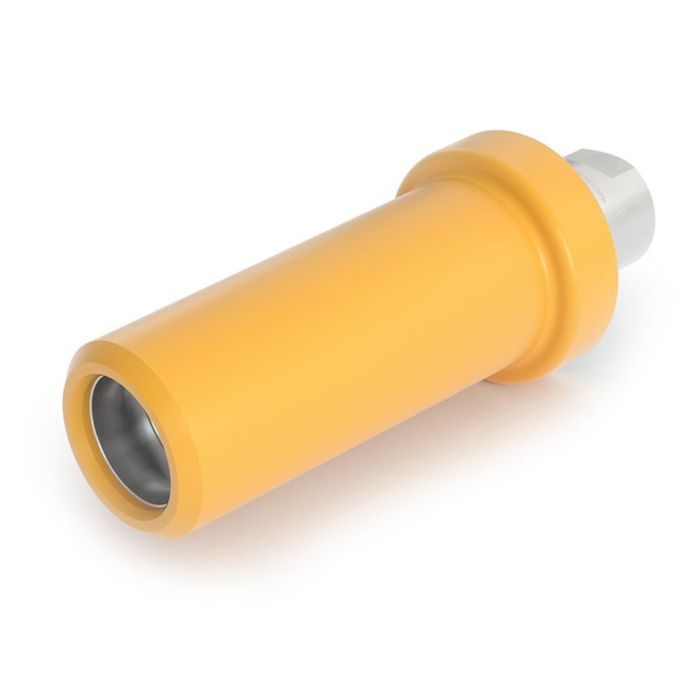

WEH® Mandrino di rifornimento TK4 CNG
Il mandrino di rifornimento TK4 CNG è stato sviluppato specificamente per il rifornimento rapido di veicoli NGV1 in stazioni di rifornimento con standard NGV1 e si presta per questa applicazione.
Il mandrino di rifornimento TK4 CNG si contraddistingue nella semplicità d’uso. Le pinze di serraggio del mandrino di rifornimento rimangono aperti se non agganciati, in quanto non necessita arretrare la ghiera scorrevole. Basta appogiare il mandrino di rifornimento tenendolo dritto e spingerlo sulla valvola di carica. Le pinze di serraggio di TK1 CNG si stringono saldamente sulla valvola di carica. Al momento del collegamento la valvola di intercettazione integrata si apre, realizzando un collegamento a perfetta tenuta.
La forma allungata del mandrino di rifornimento permette di rifornire anche le valvole di carica di difficile accesso con il massimo della comodità.
| Nominal bore (DN) | 8 mm |
|---|---|
| Pressure Range | P36 secondo ANSI NGV1 / B250 secondo ISO 14469<br>PN = 250 bar | PS = 350 bar |
| Temperature Range | -40 °C fino a +85 °C |
| Design | Con rivestimento di isolamento termico in materiale sintetico |
| Material | Antiruggine |
| Sealing Material | Resistenti al gas metano |
| Weight | Circa 0,4 kg |
| Approval | Gli apparecchi soddisfano lo standard ANSI NGV1-2006. |
- Color coded impact protection (250 bar / 3600 psi yellow)
- Costruzione compatta
- Compatibile con le valvole di carica NGV1 e ISO 14469
- Materiali di alta qualità
- Valvola di non ritorno integrata
- Impugnatura isolato termicamente
- Azionamento Push-Pull
- Meccanismo a pinze segmentate WEH®
Fueling nozzle for CNG fast filling of cars to be used with WEH® Receptacles acc. to NGV1 standard and ISO 14469. Operation only by specially trained service personnel. Not for self-service operation!
