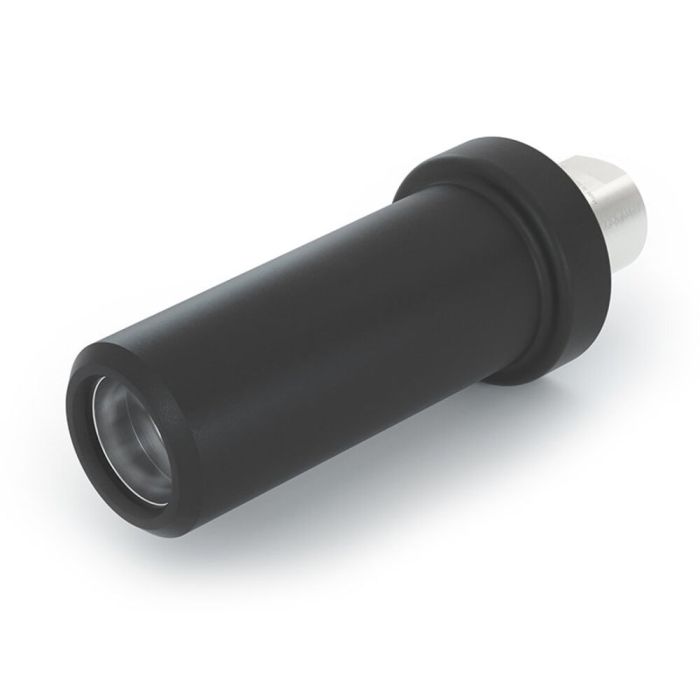

WEH® Mandrino di rifornimento TK1 CNG
Il mandrino di rifornimento TK4 CNG è stato sviluppato specificamente per il rifornimento rapido di veicoli NGV1 in stazioni di rifornimento con standard NGV1 e si presta per questa applicazione.
Il mandrino di rifornimento TK4 CNG si contraddistingue nella semplicità d’uso. Le pinze di serraggio del mandrino di rifornimento rimangono aperti se non agganciati, in quanto non necessita arretrare la ghiera scorrevole. Basta appogiare il mandrino di rifornimento tenendolo dritto e spingerlo sulla valvola di carica. Le pinze di serraggio di TK1 CNG si stringono saldamente sulla valvola di carica. Al momento del collegamento la valvola di intercettazione integrata si apre, realizzando un collegamento a perfetta tenuta.
La forma allungata del mandrino di rifornimento permette di rifornire anche le valvole di carica di difficile accesso con il massimo della comodità.
| Technical Nominal Size | 4 mm |
|---|---|
| Pressione nominale (PN) | P30 acc. to ANSI NGV1 / B200 acc. to ISO 14469 PN |
| Pressione di esercizio PS max ammessa | 300 bar |
| Campo di temperatura | -40 °C up to +85 °C |
| Ingresso B1 | UNF 9/16"-18 female thread, SAE J1926-1 |
| Materiali | Corrosion resistant |
| Materiali delle guarnizioni | Natural gas resistant |
| Esecuzione | With plastic thermal protection |
| Peso | Approx. 0.4 kg (0.88 lbs.) |
| Approval | The products comply with ANSI NGV1-2006 |
- Color coded impact protection (200 bar / 3000 psi black)
- Compact design
- Compatible with receptacles acc. to NGV1 standard and ISO 14469
- High-grade materials
- Integrated shut-off valve
- Plastic thermal protection
- Push-Pull actuation
- WEH® Jaw Locking Mechanism
Fueling nozzle for CNG time filling of cars to be used with WEH® Receptacles acc. to NGV1 standard and ISO 14469. Operation only by specially trained service personnel. Not for self-service operation!
