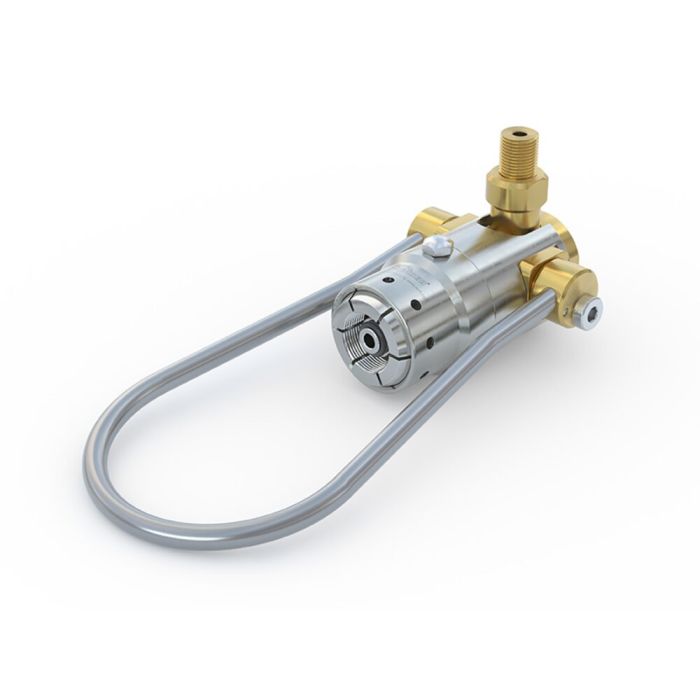

WEH® Innesto TW57
Der Schnelladapter WEH® TW57 für Gasflaschenventile mit Außengewinde stellt die druckdichte Verbindung in Sekundenschnelle her. Die spreizbaren Gewindesegmente spannen sich im Gewinde des Flaschenventils fest. Gleichzeitig wird das Ventil abgedichtet. Die druckdichte Verbindung ist hergestellt.
Sicherheit
Die durchdachte, ausgefeilte Konstruktion steuert alle Schaltvorgänge im Schnelladapter durch eine zentrale Exzenterbetätigung.
Der Schnelladapter kann unter Druck nicht gelöst werden, da ein Sicherheitsstift ausfährt und die Betätigung blockiert.
Für Sauerstoffanwendungen hat der TW57 Entlüftungsbohrungen (siehe nebenstehendes Bild) in der Hülse. Die Bohrungen leiten das Gas bei einem ungewollten Gasaustritt aus dem Flaschenventil seitlich ab.
Der TW57 ist geeignet für Gasflaschen mit einem nominalen Betriebsdruck von 200 bar bzw. 300 bar.
Dieser Schnelladapter ist erhältlich für Gasflaschenventile gemäß DIN, BS, NF, CGA etc.
Adapter für Sauerstoffanwendungen sind sauerstoffgereinigt sowie öl- und fettfrei.
| Pressione di esercizio PS max ammessa | 250 bar |
|---|---|
| Campo di temperatura | +5 °C fino a +80 °C +5 °C fino a +60 °C (O₂) |
| Fluidi | Ossigeno, azoto, CO2, aria, gas rari, gas misti, gas medicale |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Azionamento manuale della forcella (forcella cambia a seconda del raccordo con la valvola della bombola) |
| Materiali | Acciaio inox antiruggine e ottone |
| Materiali delle guarnizioni | A seconda del tipo di gas |
| Esecuzione | Senza pin RPV |
| Approval | Test di combustione con ossigeno disponibile |
- Costruzione compatta
- Perfetta tenuta in pochi secondi
- Semplifica il processo di collegamento
- Per valvole bombola con filettatura esterna
- Materiali di alta qualità
- Senza avvitamento manuale
- Idoneo per il rifornimento di pallet
- Comando per mancini e destrimani
- Meccanismo a pinze segmentate WEH®
Quick Connector for filling of gas cylinders 3,000 psi with male thread (without a residual pressure valve).
