WEH® Valvole di ritegno TN350

Fino ad ora, per riempire bombole del gas con valvole diverse, era necessario svitare il flessibile di riempimento dell’innesto rapido e avvitarlo su un altro innesto. Grazie al sistema di cambio rapido, tutto ciò appartiene al passato.
Il sistema di cambio rapido TK350-TN350 permette di sostituire velocemente un innesto WEH® durante le operazioni di riparazione o di passaggio a valvole per bombole realizzate sulla base di altre normative. Risulta inoltre sensibilmente semplificato anche il passaggio tra innesti con valvola residuale e con valvola non residuale. Non è necessario l’utilizzo di un giunto rotante aggiuntivo, in quanto anche questa funzione può essere svolta dal sistema di cambio rapido.

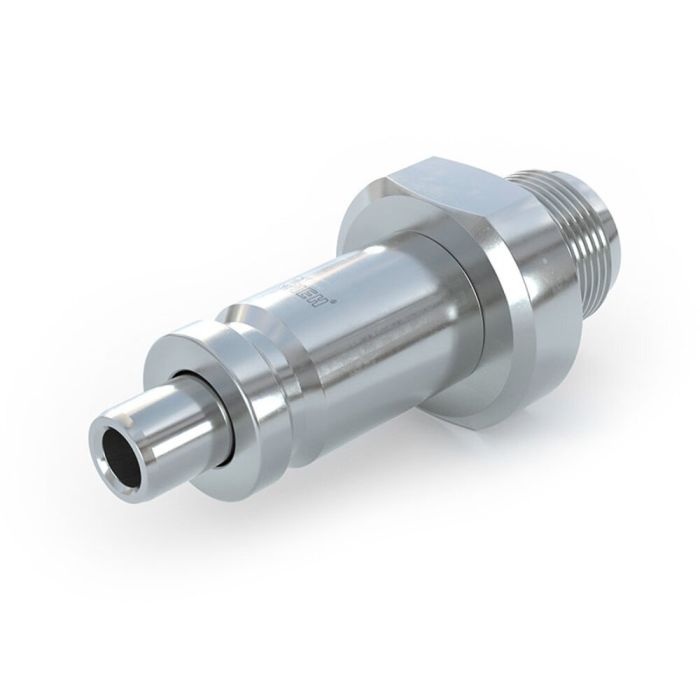

Il sistema di cambio rapido è composto da un giunto di cambio rapido TK350 (senza valvola di intercettazione) per il collegamento diretto agli innesti WEH® TW54, TW57 e TW67, e da un nipplo di cambio rapido TN350 (senza valvola di intercettazione) per il collegamento al flessibile di riempimento.

Il giunto di cambio rapido TK350 viene avvitato direttamente sull’innesto WEH®, e il relativo nipplo TN350 viene avvitato sul flessibile di riempimento. Nel caso fosse necessario passare a un’altra configurazione per quanto riguarda la valvola della bombola, è sufficiente allentare il fissaggio a baionetta e tirare indietro la ghiera scorrevole del giunto TK350 per scollegare il giunto stesso e il nipplo TN350. Il nipplo di cambio rapido TN350 rimane collegato al flessibile di riempimento e può essere collegato con la massima semplicità al rispettivo innesto WEH®, anch’esso dotato di un giunto di cambio rapido TK350. In questo modo si può passare rapidamente da un sistema all’altro.
Il giunto di cambio rapido TK350 è dotato di un anello rosso per il controllo visivo, tramite il quale è possibile verificare che il giunto sia correttamente collegato, e di un fissaggio a baionetta che protegge da eventuali scollegamenti indesiderati.
