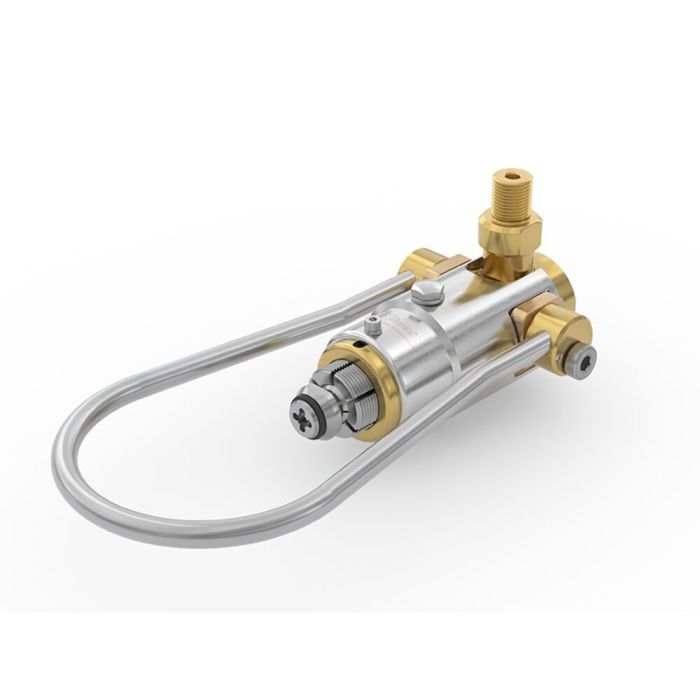

WEH® Innesto TW54
L’innesto di riempimento WEH® TW54 è l’utensile ideale per il riempimento di bombole del gas con filettature interne. È progettato per una pressione nominale di 300 bar e per il raccordo a valvole non residuali.
Grazie al sistema innovativo di pinze di serraggio WEH®, si realizza in pochi secondi il collegamento sicuro e a perfetta tenuta di pressione. I segmenti della filettatura a espansione si serrano saldamente nella filettatura della valvola della bombola, chiudendo così la valvola a tenuta.
È sufficiente inserire l’innesto di riempimento nella valvola della bombola del gas e ruotare la staffa per creare immediatamente una tenuta di pressione perfetta, senza faticosi avvitamenti. La facilità e rapidità di azione con una mano sola snellisce le operazioni di collegamento e riduce i tempi per il riempimento.
A maggiore tutela dell’operatore, l’innesto è stato dotato di una spina di sicurezza integrata. La pressione del gas attiva automaticamente la spina di sicurezza impedendo così lo scollegamento involontario per azione della pressione.
Il raccordo di riempimento è adatto anche al riempimento di pallet, procedura che garantisce maggiore efficienza e un ulteriore aumento della produttività.
L’innesto rapido è disponibile per valvole di bombole del gas a norma degli standard DIN, BS, NF, CGA, ecc.
Gli innesti per applicazioni con ossigeno sono puliti con ossigeno e sono privi di olio e di grasso.
| Pressione di esercizio PS max ammessa | 375 bar |
|---|---|
| Temperature Range | +5 °C fino a +80 °C +5 °C fino a +60 °C (O₂) |
| Medium | Ossigeno, azoto, CO2, aria, gas rari, gas misti, gas medicale |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Azionamento manuale della forcella (forcella cambia a seconda del raccordo con la valvola della bombola) |
| Design | Senza pin RPV |
| Material | Acciaio inox antiruggine e ottone |
| Sealing Material | A seconda del tipo di gas |
| Approval | Test di combustione con ossigeno disponibile |
- Costruzione compatta
- Perfetta tenuta in pochi secondi
- Semplifica il processo di collegamento
- Per bombole del gas con filettatura interna
- Materiali di alta qualità
- Senza avvitamento manuale
- Idoneo per il rifornimento di pallet
- Comando per mancini e destrimani
- Meccanismo a pinze segmentate WEH®
Innesto rapido per il riempimento di bombole di gas con filettatura interna (senza valvola residuale).
