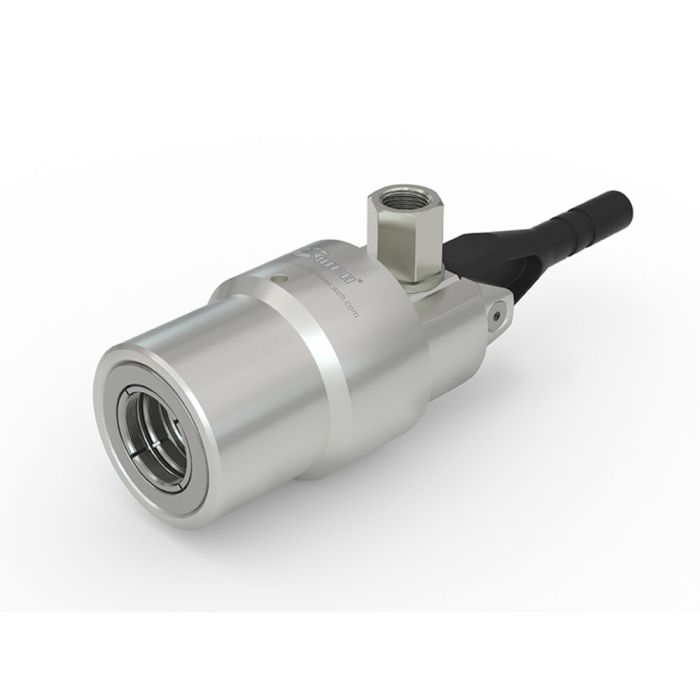

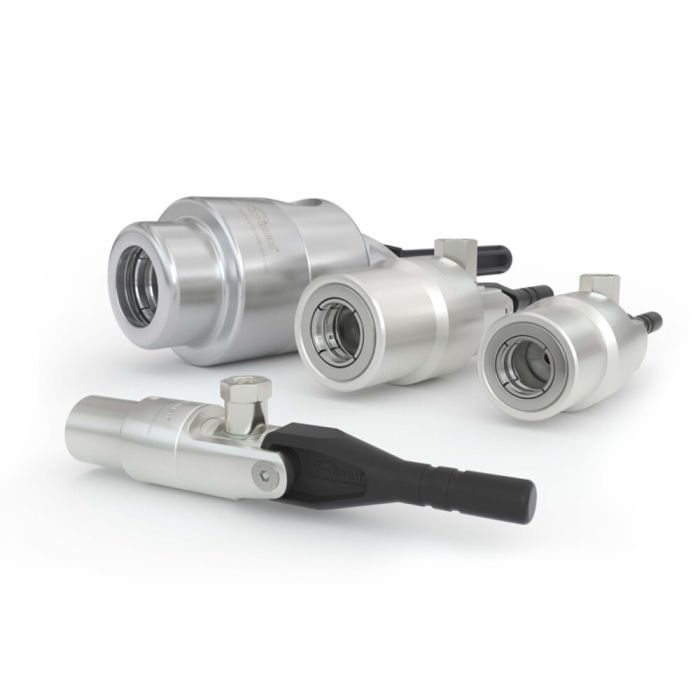

WEH® Innesto TW241
L’innesto rapido WEH® TW241 è ideale per testare rapidamente e facilmente la tenuta di tubi lisci in rame, acciaio o alluminio con diametro esterno da 6.0 mm a 44.0 mm. È altresì adatto per il collaudo in acqua, con caduta di pressione e test con elio.
In pochi secondi L'innesto WEH® TW241 garantisce una perfetta tenuta su il diametro esterno del tubo, superando così tolleranze dei tubi fino a ± 0,25 mm (rotondità richiesta del diametro esterno del tubo max. 0,25 mm). Non richiede regolazioni delle guarnizioni.
Con il sistema di pinze di serraggio, la pressione sulla superficie del pezzo di collaudo viene ridottaal minimo e così anche le deformazioni. I dispositivi di fissaggio non sono necessari per il processo di collaudo.
Innestare semplicemente L'innesto WEH® sul pezzo di collaudo ed azionare la leva di serraggio in alto o in basso. Si crea così una tenuta perfetta. Un supporto di pressione interno consente lo sganciamento solo con una pressione inferiore a 5 bar, offrendo in tal modo una maggiore sicurezza per l’operatore.
Il WEH® TW241 è dotato di guarnizione frontale in cloroprene. A richiesta sono disponibili altri materiali per la guarnizione. I chiarimenti relativi alla compatibilità dei media spettano al cliente.
| Diametro nominale (DN) | 4 to 19 mm, acc. to design |
|---|---|
| Pressione di esercizio PS max ammessa | Vacuum up to 70 bar (1,015 psi) |
| Campo di temperatura | +5 °C fino a +80 °C |
| Ingresso B1 | G3/4" female thread |
| Ruvidità superficiale max. ammessa pezzo di collaudo | Rz8 μm |
| Durezza materiale max. ammessa pezzo di collaudo | 28 HRC |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Manual actuation via clamping lever |
| Materiali | Clamping jaws: Corrosion resistant stainless steel, hardened Housing: Anodized aluminium |
| Materiali delle guarnizioni | Front seal of chloroprene |
- Connection in seconds
- For connection onto straight tubes; sealing on the exterior diameter
- High-grade materials
- No hand tightening required
- No seal adjustment required
- Self-retaining up to max. 70 bar
- WEH® Jaw Locking Mechanism
- Wide range of tube tolerances up to ± 0.25 mm
Innesto rapido TW241 per collaudi di tubi lisci e fori, tenuta sul diametro esterno Ø 6.0 mm fino a 44.0 mm. Esempi di applicazioni: prove di pressione / prove in vuoto / caduta di pressione / con elio / in acqua di componenti nell'industria per settore impianti frigoriferi e condizionamento / industria generale / industria automobilistica:
- Scabiatori di calore
- Impianti di condizionamento
- Impianti di riscaldamento
- Serbatoi
- Valvole
- Trasformatori di misura
- Compressori
- Condensatori
- Evaporatori
- Tubazioni
- Radiatori per veicoli
