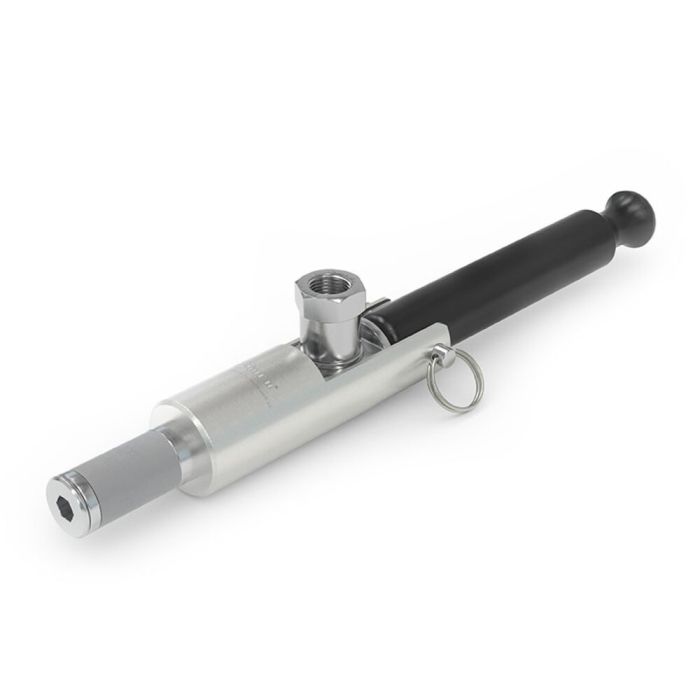

WEH® Innesto TW221
Il innesto rapido WEH® TW221 è l'utensile ideale per il riempimento e lo scarico ed anche per compiere prove di pressione a bassa pressione e in vuoto.
L'azionamento della leva di serraggio permette una perfetta tenuta e collegamento sicuro in pochi secondi per fori e il diametro interno dei tubi in rame, acciaio o alluminio. La semplicità nell'uso protegge le articolazioni dell’utilizzatore, riduce i tempi di prova e semplifica i cicli di lavoro.
L'attacco rapido si chiude saldamente auto-bloccandosi sul componente con la guarnizione di attacco. Vengono meno dispendiosi e onerosi dispositivi di bloccaggio e di prova. Le guarnizione elastiche sono molto affidabili e supera elevate tolleranze, fino a ± 0,25 mm (rotondità richiesta del diametro esterno del tubo max. 0,25 mm). Non richiede regolazioni delle guarnizioni.
Il innesto rapido ha trovato il suo utilizzo, tra l’altro, nel settore automobilistico per prove in vuoto e di tenuta con aria priva di olio o di fluidi gassosi, ed anche como tappo ler la chiusura. Ma anche per il riempimento e lo scarico nell'industria di raffreddamento e climatizzazione.
| Nominal bore (DN) | 2 to 4 mm, acc. to design |
|---|---|
| Pressione di esercizio PS max ammessa | 3 bar |
| Temperature Range | +5 °C fino a +80 °C |
| Connection A | Tubo interno / fori Ø 13,5 - 14,4 mm |
| Media Inlet | G1/8" femmina |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Azionamento manuale della leva di serraggio |
| Material | Alluminio anodizzato (altri su richiesta) |
| Sealing Material | Guarnizione frontale in SBR |
- Perfetta tenuta in pochi secondi
- Collegamento in tubi lisci e fori
- Materiali di alta qualità
- Senza avvitamento manuale
- Non richiede regolazione della guarnizione
- Tubi con grossi tolleranze fino a ± 0,25 mm
Quick coupler for pressure / vacuum testing and to be used as plug for bores and pipes. Sealing in the internal diameter Ø 13.5 - 14.4 mm. The WEH® Quick connects / disconnects have found use in the automotive industry and electric mobility / manufacturing industry for testing of:
- Engine / engine blocks
- Pressure vessels
- Valves
- Transducers
- Compressors
- Condensers
- Tubing systems
- Cooling circuits of electric motors
- Water connections of electric drives
- Battery systems of e-vehicles
