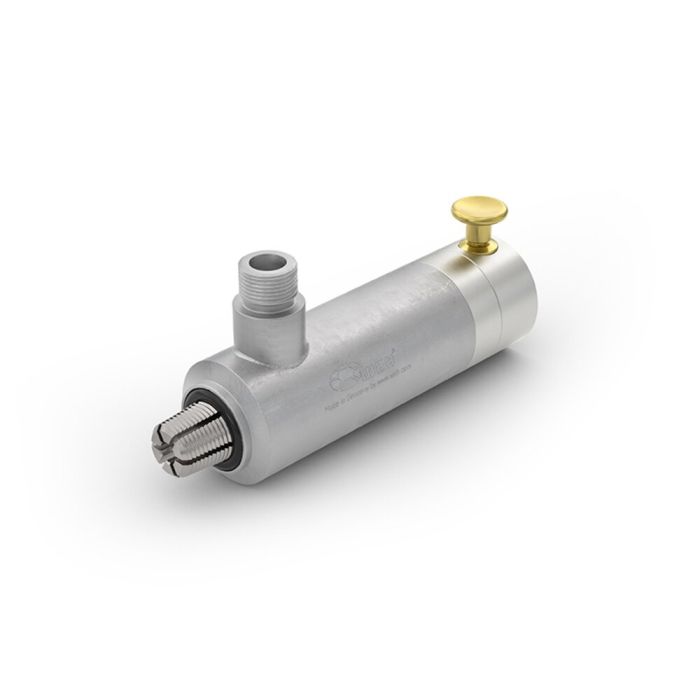

WEH® Innesto TW17 Gas
Per prove di tenuta di bombole del gas con acqua, azionamento pneumatico della valvola a pulsante, W19.8x1/14" maschio, max. 350 bar
Codice
C1-33210
0,00 €
L’innesto rapido TW17 mette a disposizione nuove risorse, in termini di razionalizzazione, per il controllo della tenuta delle bombole del gas.
Questo innesto per collaudo elimina infatti la necessità di avvitamento manuale nella filettatura della bombola del gas.
È sufficiente inserire l’innesto rapido TW17 con il pulsante della valvola premuto nella filettatura interna della bombola del gas, rilasciare il pulsante della valvola ed ecco creato il collegamento a perfetta tenuta. Ora è possibile iniziare la prova di tenuta con l’acqua. La fase di collaudo viene gestita tramite controllo esterno è ideale per l’automatizzazione.
| Pressione di esercizio PS max ammessa | 350 bar |
|---|---|
| Pressione di commando | 6 - 8 bar aria |
| Pressione nominale (PN) | 280 bar |
| Campo di temperatura | +5 °C fino a +80 °C |
| Fluidi | Aqua |
| Connection A | W19.8x1/14" male thread |
| Ingresso B1 | M16x1.5 maschio, Ermeto 24° ´S´ |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Azionamento pneumatico della pulsante di valvola |
| Materiali | Acciaio inox antiruggine e ottone |
| Materiali delle guarnizioni | NBR |
- Possibilità di automatizzare
- Perfetta tenuta in pochi secondi
- Vari comandi di azionamento
- Materiali di alta qualità
- Aumento della produttività e riduzione dei costi
- Senza avvitamento manuale
- Costruzione compatta
- Idoneo per il controllo di bombole del gas con acqua
- Meccanismo a pinze segmentate WEH®
Quick Connector with pneumatical actuation via valve button for automated pressure testing of gas cylinders (W19.8x1/14" male thread) with water.
