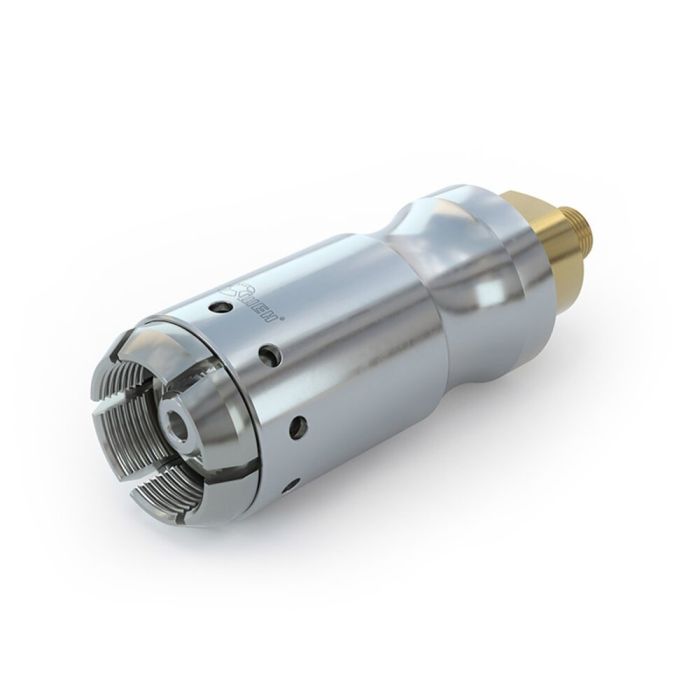

WEH® Innesto TW152

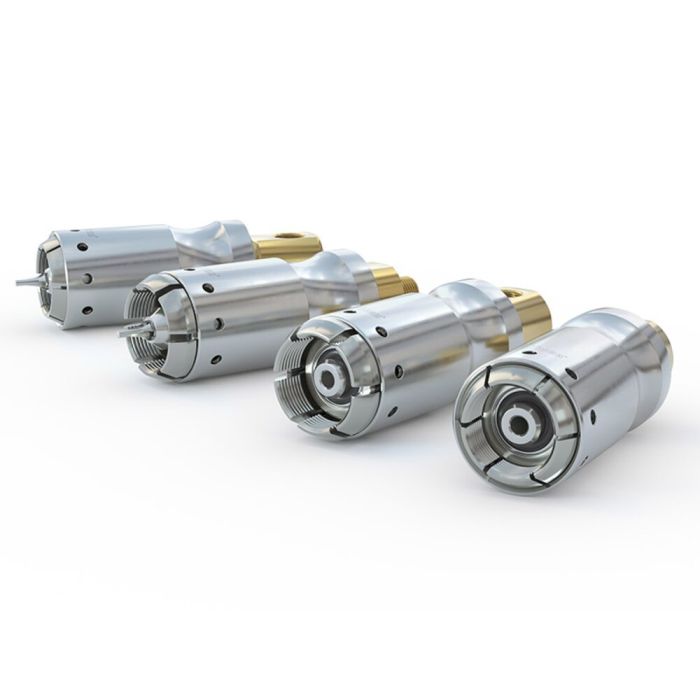

Con l’innesto di riempimento WEH® TW152 è possibile riempire bombole di ossigeno con filettature esterne in modo facile, efficiente e sicuro. Grazie alla sua compattezza, l’innesto TW152 è ideale per il riempimento di bombole di ossigeno con valvola di regolazione della pressione e calotta di protezione, anche in condizioni di spazio limitato. L’innesto è disponibile a scelta con entrata di fluido diritta o a 90° e per valvole di bombole con valvole residuali o non residuali.
L’utilizzo è straordinariamente semplice: è sufficiente inserire l’innesto sulla filettatura esterna della valvola della bombola e spingere in avanti la ghiera scorrevole. I segmenti della filettatura a espansione si serrano saldamente sulla filettatura standard della valvola della bombola, creando così un collegamento a perfetta tenuta. La facilità d’uso protegge le articolazioni dell’operatore.
L’innesto è dotato di un meccanismo di bloccaggio interno, che evita lo scollegamento sotto pressione. Questo accorgimento assicura la massima sicurezza per l’operatore.
L’innesto di riempimento è dotato di fori di sfiato nella ghiera scorrevole. I fori di sfiato fanno evacuare l’ossigeno lateralmente dalla valvola della bombola in caso di fuoruscita accidentale di gas riducendo così il pericolo di combustione.
L’innesto rapido è disponibile per valvole di bombole del gas a norma degli standard DIN, BS, NF, CGA, ecc. Tutti gli innesti sono puliti con ossigeno e sono privi di olio e di grasso (con verifica combustione di ossigeno).
| Pressione di esercizio PS max ammessa | 250 bar (3,600 psi) |
|---|---|
| Campo di temperatura | +5 °C fino a +60 °C (O₂) |
| Fluidi | Medical oxygen |
| Connection A | 0.903-14 NGO-RH EXT, CGA 540 |
| Ingresso B1 | G1/4" male thread |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Manual actuation via sliding sleeve |
| Materiali | Corrosion resistant stainless steel, brass, Monel® |
| Materiali delle guarnizioni | EPDM |
| Esecuzione | Without RPV pin |
| Approval | Type approval for suitability against adiabatic compression available |
- Automatic locking of the sliding sleeve under pressure prevents disconnection at pressures exceeding 5 bar
- Connection in seconds
- For oxygen cylinders with male thread (without a residual pressure valve) and pressure regulator
- High-grade materials
- No hand tightening required
- WEH® Jaw Locking Mechanism
Operating is quite simple: Simply push the connector onto the male thread of the cylinder valve and push the sliding sleeve forwards. The expandable thread segments clamp onto the standard thread of the cylinder valve firmly, creating a pressure-tight connection. Its ease of operation is gentle on the operator’s joints.
The connector is fitted with an internal locking mechanism to prevent it from disconnecting while under pressure. This ensures the highest possible level of safety for the operator.
The filling connector is fitted with venting bore holes in its sliding sleeve. The venting bores direct any oxygen that may accidentally escape from the cylinder valve off to the side, thus reducing the danger of fire.
The quick connector is available for gas cylinder valves conforming to DIN, BS, NF, CGA, etc. All connectors are oxygen cleaned, and are free of oils and greases (oxygen tested).
