WEH® Innesto TW111

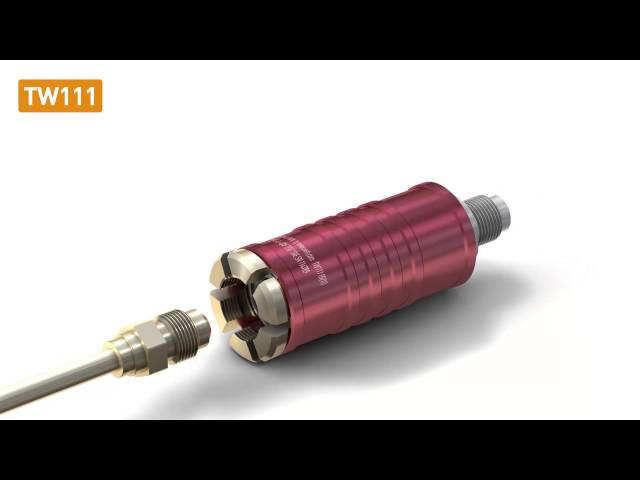

L'innesto di servizio WEH® TW111 è l'utensile ideale per il riempimento e lo svuotamento di refrigeranti degli impianti di raffreddamento e di climatizzazione. Con il semplice comando push-pull, in pochi secondi L'innesto TW111 si innesta sulla valvola Schrader SAE ¼” o SAE 5/16”.
Una valvola di non ritorno integrata riduce al minimo la fuoriuscita di mezzo refrigerante nell'ambiente diminuendone la perdita fino al 99% rispetto ai tradizionali raccordi avvitati. Questo permette non solo di risparmiare sui costi, ma anche di proteggere l’ambiente.
Come in tutti gli innesti WEH® anche per il tipo TW111 si elimina il danno alle articolazioni durante le operazioni di collegamento e scollegamento. È sufficiente inserire l’innesto sulla valvola Schrader e spingere in avanti la ghiera scorrevole. Il collegamento sicuro e a perfetta tenuta di pressione viene così realizzato in pochi secondi. In questo modo non solo si ottiene una significativa semplificazione del lavoro, ma anche un accorciamento dei tempi di collegamento e una riduzione dei costi.

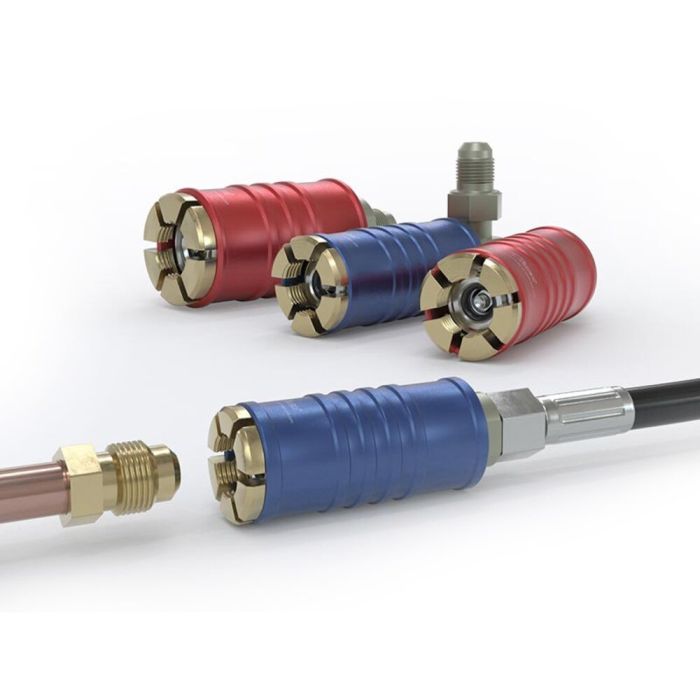

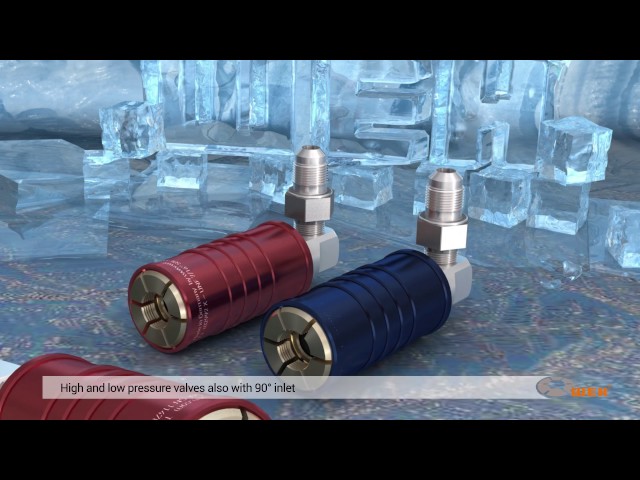

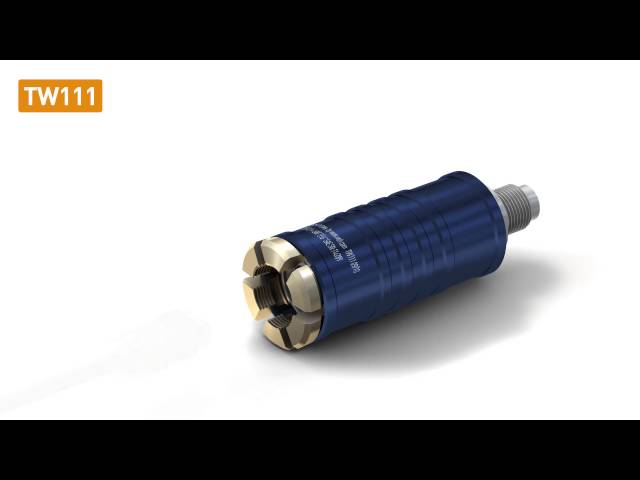

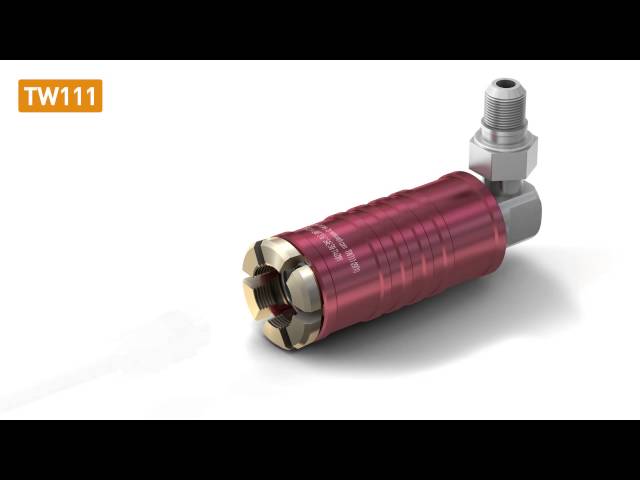

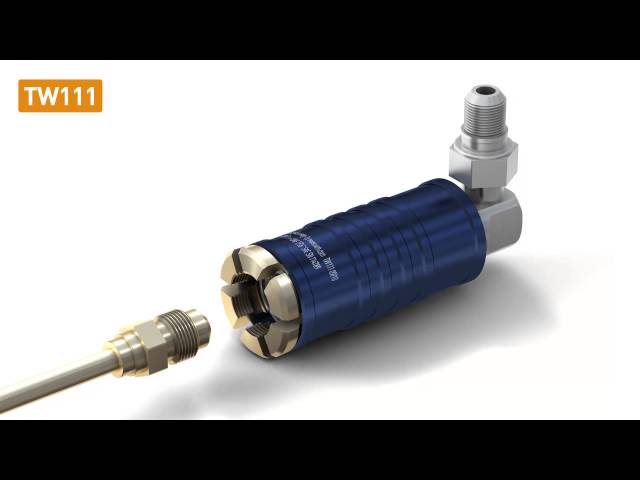

L'innesto di servizio è dimensionato per una pressione di esercizio fino a 42 bar e per i più diversi fluidi di climatizzazione / refrigerante. Il TW111 è disponibile a scelta con linea di ingresso fluido diritto o a 90°. La ghiera scorrevole colorata di rosso o blu per il lato di attacco di servizio alta o bassa pressione del cliente evita confusion L’innesto è dotato come configurazione standard di una guarnizione frontale in cloroprene e è disponibile con una guarnizione in EPDM per il fluido refrigerante R410A.
| Pressione di esercizio PS max ammessa | 42 bar (610 psi) |
|---|---|
| Campo di temperatura | -10 °C fino a +80 °C |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Manual actuation via sliding sleeve |
| Materiali | Brass and anodized aluminium |
| Materiali delle guarnizioni | Front seal of chloroprene resp. EPDM (R410A) |
| Esecuzione | With integrated shut-off valve |
- 99 % less refrigerant loss
- Connection in seconds
- Different versions available
- For connection to Schrader valves
- High-grade materials
- No frostbitten or burned hands
- No hand tightening required
- Reduces connection times and costs
- WEH® Jaw Locking Mechanism
Innesto rapido per il riempimento e lo scarico di refrigerante negli impianti industriali di refrigerazione e climatizzazione con valvola Schrader secondo SAE J513.
