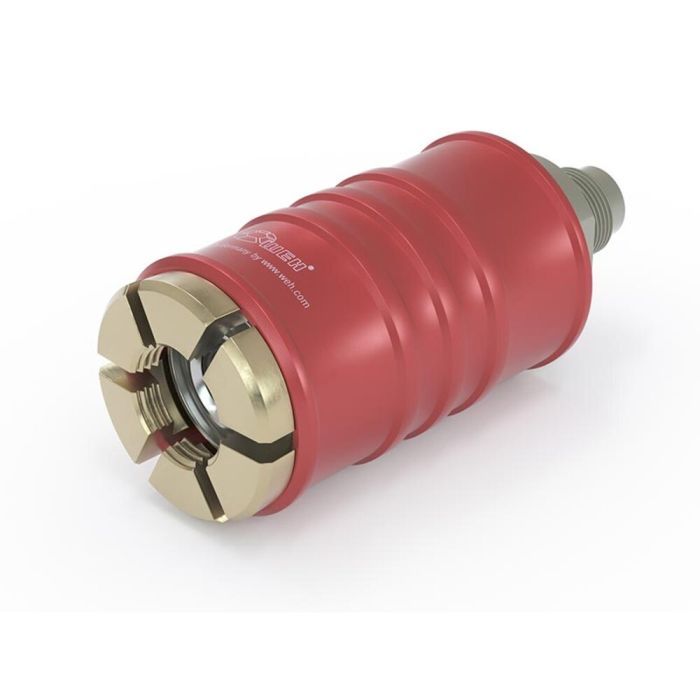

WEH® Innesto TW111
L'innesto di servizio WEH® TW111 è l'utensile ideale per il riempimento e lo svuotamento di refrigeranti degli impianti di raffreddamento e di climatizzazione. Con il semplice comando push-pull, in pochi secondi L'innesto TW111 si innesta sulla valvola Schrader SAE ¼” o SAE 5/16”.
Una valvola di non ritorno integrata riduce al minimo la fuoriuscita di mezzo refrigerante nell'ambiente diminuendone la perdita fino al 99% rispetto ai tradizionali raccordi avvitati. Questo permette non solo di risparmiare sui costi, ma anche di proteggere l’ambiente.
Come in tutti gli innesti WEH® anche per il tipo TW111 si elimina il danno alle articolazioni durante le operazioni di collegamento e scollegamento. È sufficiente inserire l’innesto sulla valvola Schrader e spingere in avanti la ghiera scorrevole. Il collegamento sicuro e a perfetta tenuta di pressione viene così realizzato in pochi secondi. In questo modo non solo si ottiene una significativa semplificazione del lavoro, ma anche un accorciamento dei tempi di collegamento e una riduzione dei costi.
L'innesto di servizio è dimensionato per una pressione di esercizio fino a 42 bar e per i più diversi fluidi di climatizzazione / refrigerante. Il TW111 è disponibile a scelta con linea di ingresso fluido diritto o a 90°. La ghiera scorrevole colorata di rosso o blu per il lato di attacco di servizio alta o bassa pressione del cliente evita confusion L’innesto è dotato come configurazione standard di una guarnizione frontale in cloroprene e è disponibile con una guarnizione in EPDM per il fluido refrigerante R410A.
Pressione di esercizio PS max ammessa | 42 bar |
---|---|
Temperature Range | -10 °C fino a +80 °C |
Connection A | UNF 1/2"-20 male thread, SAE J513 (45°) |
Media Inlet | UNF 7/16"-20 maschio |
Leak Rate | 1 x 10-3 mbar x l/s |
Actuation | Azionamento manuale della ghiera scorrevole |
Design | Con valvola di intercettazione integrata |
Material | Ottone e alluminio anodizzato |
Sealing Material | EPDM |
- 99 % less refrigerant loss
- Perfetta tenuta in pochi secondi
- Disponibile in diverse versioni
- Per il collegamento con valvole Schrader
- Materiali di alta qualità
- Nessun congelamento o ustioni alle mani
- Senza avvitamento manuale
- Riduce i tempi di collegamento e i costi
- Meccanismo a pinze segmentate WEH®
