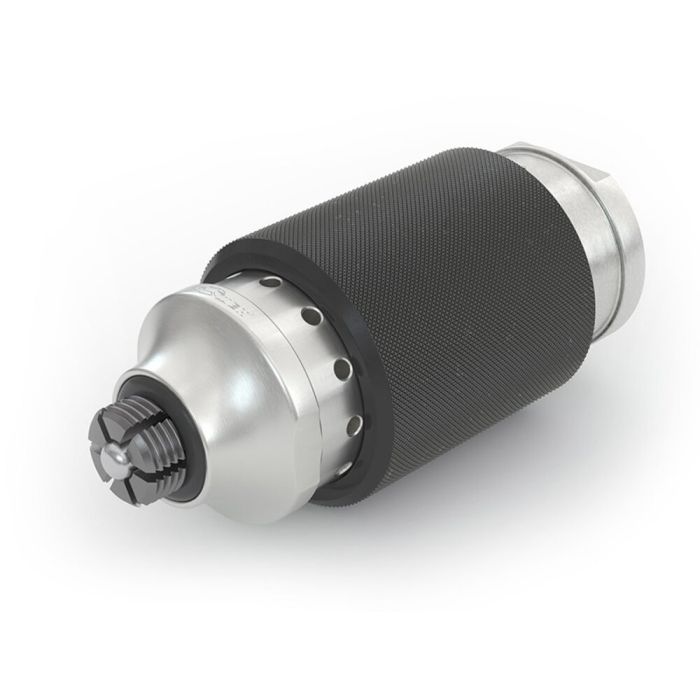

WEH® Innesto TW05
L'innesto rapido WEH® TW05 è l'utensile ideale, indicato per prove di funzionamento, di tenuta e di pressione. I componenti pneumatici a filettatura interna sono testati durante la produzione di serie con una rapidità come non mai prima.
Si realizzano alla velocità di secondi collegamenti sicuri e a tenuta di pressione con attacchi dalle più diverse configurazioni – senza onerose avvitature e svitature.
Il collegamento e la messa in pressione a 5-12 bar avvengono in una sola operazione. Le pinze segmentate brevettate WEH® si aprono azionando semplicemente la ghiera scorrevole e fanno presa nel filetto. Non sono necessari altri materiali di tenuta. Vengono meno dispendiosi e onerosi dispositivi di bloccaggio e di collaudo.
Per l'automazione di collegamenti da applicare e rimuovere con frequenza, il TW05 è disponibile con comando a scatola al posto della ghiera scorrevole. Qui il comando si realizza con condotte esterne di controllo e pressione. Grazie ai processi di collaudo automatizzati risultano considerevoli risparmi di tempo e costi.
L'innesto rapido si ripaga entro brevissimo tempo: si riducono i tempi di prova, i cicli di lavoro migliorano e la produttività sale.
| Min Op Pressure | 5 bar |
|---|---|
| Pressione di esercizio PS max ammessa | 12 bar |
| Temperature Range | +5 °C fino a +80 °C |
| Connection A | M10x1.0 femmina |
| Media Inlet | G1/4" femmina |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Azionamento manuale della ghiera |
| Material | Pinze di serraggio: acciaio inox Corpo esterno: alluminio anodizzato |
| Sealing Material | Guarnizione principale in NBR |
- Possibilità di automatizzare
- Costruzione compatta
- Perfetta tenuta in pochi secondi
- Disegno ergonomico
- Materiali di alta qualità
- Aumento della produttività e riduzione dei costi
- Senza avvitamento manuale
- Semplice cambio della guarnizione
- Meccanismo a pinze segmentate WEH®
Raccordo rapido per prove di pressione / funzionamento / tenuta con aria compressa di componenti penumatici con filettatura interna per le misure standard seguenti:
- Tubi filettati Whitworth DIN EN ISO 228-1 | G1/8" a G1/2"
- Filettatura NPT (ANSI/ASME B1.20.1-1983) | NPT 1/8" a NPT 1/2"
L'attaco rapido TW05 è idoneo per collaudi di cilindri pneumatici / cilindri mini, valvole pneumatiche, rubinetti, motori ad aria, comandi orientabile, radiatori e strumenti pneumatici. In abbinamento a un comando a scatola è lo strumento ideale per prove di tenuta automatizzate.
