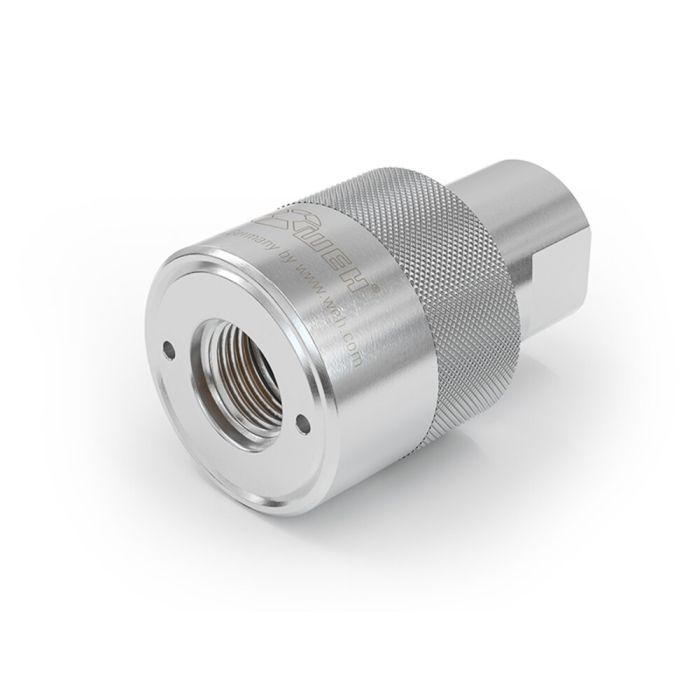

WEH® Innesto TW04
Il innesto rapido WEH® TW04 è l'utensile ideale per compiere prove di pressione e funzionamento in vuoto e fino a max. 50 bar di componenti con filettatura esterna ed anche per il riempimento e lo scarico di componenti.
Avvitare semplicemente a mano il innesto sul raccordo fino a quando la guarnizione sarà premuta contro il pezzo da collaudare - Il collegamento a tenuta di pressione è fatto. L’uso di utensili per il serraggio o nastri non sono più necessari. Questo farà risparmiare soldi e tempo.
Maggiore è la pressione di prova, maggiore è la forza con cui l’innesto si innesta sul filetto del pezzo di collaudo. Grazie al pistone con supporto di pressione, una perfetta tenuta viene garantita.
Guarnizioni in NBR garantiscono una alta resistenza all’usura e sono indicati per grandi collaudi industriali. Inoltre il innesto si presta ad una facile manutenzione con una sostituzione guarnizioni semplice - minimizzando i tempi di fermo.
Il innesto a vite WEH® TW04 è dotato di serie di un giunto rotante per ruotare liberamente l'innesto in tutte le posizioni desiderate. Il giunto impedisce la rotazione del flessibile di di alimentazione. Questo significa un uso confortevole per l'utilizzatore.
| Pressione di esercizio PS max ammessa | Vuoto fino a 50 bar |
|---|---|
| Temperature Range | +5 °C fino a +80 °C |
| Connection A | NPT 3/8" maschio |
| Media Inlet | G3/8" femmina |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Avvitamento a mano |
| Material | Acciaio inossidabile |
| Sealing Material | Guarnizione principale in poliuretano o NBR |
- Disegno ergonomico
- Materiali di alta qualità
- Tenuta perfetta con un semplice avvitamento a mano
- Semplice cambio della guarnizione
Screw connector for pressure testing / vacuum testing of components with male thread for the following standard sizes:
- NPT thread (ANSI/ASME B1.20.1-1983) | NPT 3/8" male thread
The TW04 Screw connector is suitable for testing fittings, fixtures, tubes / pipes, boilers, tanks, radiatiors, hydraulic manifolds / hydraulic blocks, turbine housings and automotive components.
