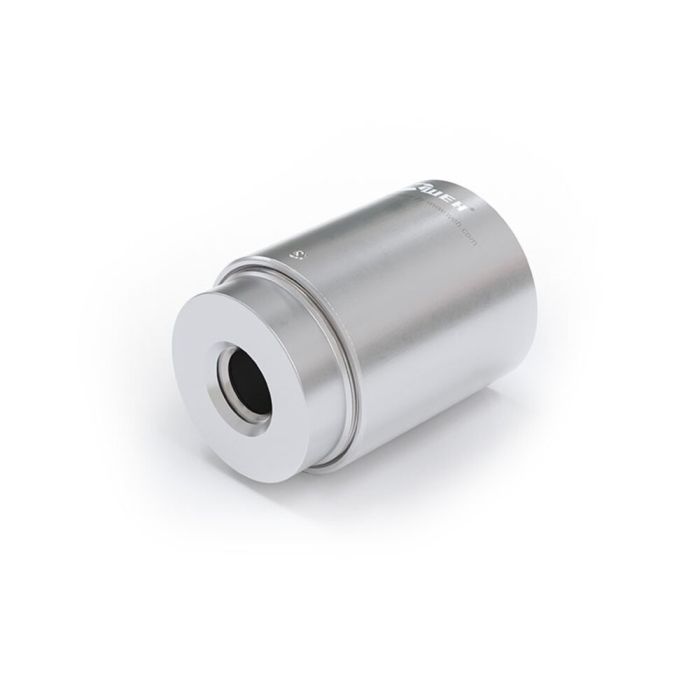

WEH® Innesto TW02
L’innesto rapido WEH® TW02 è il componente ideale per l’esecuzione di prove di pressione e a vuoto, nonché di test della caduta di pressione, prove subacquee e con elio. L’innesto si collega a tenuta in modo rapido al diametro esterno dei tubi rigidi, dei tubi flessibili e dei componenti a gola oppure con collarini o manicotti. Inoltre è utilizzabile anche per il lavaggio e il riempimento di componenti.
Grazie all’azionamento pneumatico, questo giunto rapido è la soluzione ideale specialmente per le prove di qualità in fase di produzione e nell’ambito dell’automatizzazione dei processi di collaudo. Il tutto a vantaggio di un aumento della produttività.
È sufficiente inserire l’innesto sul pezzo di collaudo e portarlo alla pressione di comando per creare un collegamento a perfetta tenuta, in pochi secondi e senza la necessità e la fatica di dover avvitare. La sua grande facilità di utilizzo permette di ottenere un risparmio significativo di tempo e una considerevole riduzione dei costi.
La guarnizione frontale elastica viene compressa e crea un collegamento a tenuta sul diametro esterno, bilanciando al tempo stesso le tolleranze sul pezzo di collaudo. Di conseguenza l’innesto è in grado di creare collegamenti affidabili e sicuri anche su superfici grezze e non perfettamente circolari. L’innesto crea semplicemente un collegamento a tenuta al pezzo di collaudo grazie alla guarnizione in gomma, ma non ha alcuna funzione di fissaggio. Si rende pertanto necessario l’utilizzo di un dispositivo di fissaggio.
Le versioni speciali, quali ad es. gli adattatori doppi sono disponibili su richiesta.
| Pressione di esercizio PS max ammessa | Vuoto fino a 35 bar |
|---|---|
| Pilot Pressure | 6 - 12 bar aria compressa |
| Temperature Range | +5 °C fino a +80 °C |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Azionamento pneumatico |
| Material | Corpo, pistone e alloggiamento guarnizione: alluminio |
| Sealing Material | Guarnizione principale in cloroprene / O-Ring in NBR per gandezza 001 guarnizione principale e O-ring in NBR. Guarnizioni in uretano per applicazioni con maggiore usura disponibili come optional, como ad esempio per applicazioni con filettatura. |
- Possibilità di automatizzare
- Perfetta tenuta in pochi secondi
- Disegno ergonomico
- Materiali di alta qualità
- Aumento della produttività e riduzione dei costi
- Senza avvitamento manuale
- Perfetta tenuta su superfici grezze e non perfettamente cilindriche
- Semplice cambio della guarnizione
Attaco rapido per prove di pressione / a vuoto di tubi lisci (campo di tenuta Ø tubo esterno 0.8 mm a 77.0 mm), tubi flessibili (tubi in gomma), valvole e altri componenti con filettatura esterna, collare o collare. Il connettore rapido è adatto anche per altre applicazioni, come ad esempio:
- Per prove di tenuta automatizzate
- Per il collegamento alla filettatura con amplificatore di pressione
- Prove di tenuta in banchi di prova per il rilevamento delle perdite
- Test dell'elio
- Trasferimento di componenti nella tecnologia dell'automazione
- Prove di tenuta nell’elettromobilità
