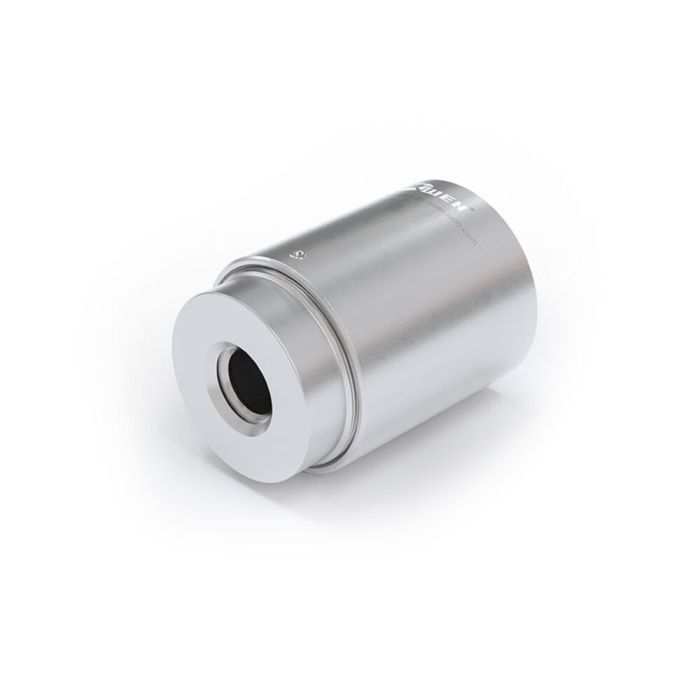

WEH® Innesto TW02
L’innesto rapido WEH® TW02 è il componente ideale per l’esecuzione di prove di pressione e a vuoto, nonché di test della caduta di pressione, prove subacquee e con elio. L’innesto si collega a tenuta in modo rapido al diametro esterno dei tubi rigidi, dei tubi flessibili e dei componenti a gola oppure con collarini o manicotti. Inoltre è utilizzabile anche per il lavaggio e il riempimento di componenti.
Grazie all’azionamento pneumatico, questo giunto rapido è la soluzione ideale specialmente per le prove di qualità in fase di produzione e nell’ambito dell’automatizzazione dei processi di collaudo. Il tutto a vantaggio di un aumento della produttività.
È sufficiente inserire l’innesto sul pezzo di collaudo e portarlo alla pressione di comando per creare un collegamento a perfetta tenuta, in pochi secondi e senza la necessità e la fatica di dover avvitare. La sua grande facilità di utilizzo permette di ottenere un risparmio significativo di tempo e una considerevole riduzione dei costi.
La guarnizione frontale elastica viene compressa e crea un collegamento a tenuta sul diametro esterno, bilanciando al tempo stesso le tolleranze sul pezzo di collaudo. Di conseguenza l’innesto è in grado di creare collegamenti affidabili e sicuri anche su superfici grezze e non perfettamente circolari. L’innesto crea semplicemente un collegamento a tenuta al pezzo di collaudo grazie alla guarnizione in gomma, ma non ha alcuna funzione di fissaggio. Si rende pertanto necessario l’utilizzo di un dispositivo di fissaggio.
Le versioni speciali, quali ad es. gli adattatori doppi sono disponibili su richiesta.
| Pressione di esercizio PS max ammessa | Vacuum up to 35 bar (510 psi) |
|---|---|
| Pressione di commando | 6 - 12 bar compressed air |
| Campo di temperatura | +5 °C fino a +80 °C |
| Connection A | Tube OD 26.0 - 28.0 mm |
| Ingresso B1 | G1/2" female thread |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Pneumatic actuation |
| Materiali | Housing, piston and seal housing: Aluminium |
| Materiali delle guarnizioni | Main seal chloroprene / o-rings NBR For body size 001 main seal and o-rings are NBR. Urethane seals for high-wear applications are optional, e.g. for threaded applications. |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Sealing irregular or rough surfaces
- Simple seal replacement
Quick coupler for pressure testing / vacuum testing of straight tubes (sealing range external tube Ø 26.0 - 28.0 mm). Other applications are:
- Automated leak tests
- Threaded connections with pressure converter
- Leak testing benches
- Helium testing
- Pick & place applications in automation technique / automated systems
- Leakage tests in electric mobility
- Robotics
