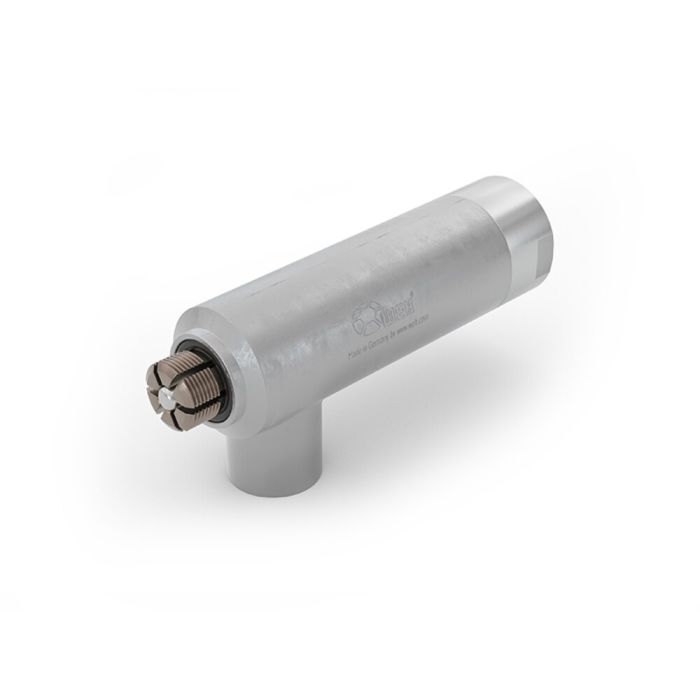

WEH® Innesto TW17P
L'innesto WEH® TW17P è l'utensile ideale per compiere prove di pressione e funzionamento automatizzate in vuoto e fino a max. 350 bar in fase di produzione. Realizza in pochi secondi collegamenti sicuri e a tenuta di pressione su filettature interne standard – senza la fatica di avvitare e svitare.
Vengono a cadere ulteriori materiali di tenuta e non sono più necessari dispositivi di collaudo e prova onerosi e dispendiosi. L’azionamento pneumatico per pilotaggi esterni, manuali, semiautomatici o completamente automatici si realizza tramite una valvola esterna. Per collegamenti da applicare e rimuovere con frequenza risultano con l’automazione considerevoli risparmi di tempo e costi.
L’innesto nelle grandezze 5 – 6 è dotato di serie di ulteriori fori nelle pinze segmentate, i quali aumentano il flusso del medium, innalzando in tal modo la produttività.
L'innesto rapido è disponibile per applicazioni nel campo a bassa pressione fino a 50 bar e fino a 350 bar per l’alta pressione. Per l’azionamento manuale è a disposizione il TW17H a leva e per applicazioni automatiche il TW17V con pulsante di valvola.
Sono possibili esecuzioni speciali, quali ad esempio adattatori in esecuzione più lunga o più corta, modello a tappo, ad azionamento idraulico, ecc
| Pressione di esercizio PS max ammessa | Vuoto fino a 350 bar |
|---|---|
| Pressione di commando | 6 - 12 bar aria compressa |
| Campo di temperatura | +5 °C fino a +80 °C |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | P = Azionamento pneumatico per applicazioni e commandi automatizzate |
| Materiali | Acciaio inox antiruggine, alluminio anodizzato |
| Materiali delle guarnizioni | Guarnizione principale in NBR |
- Possibilità di automatizzare
- Perfetta tenuta in pochi secondi
- Disegno ergonomico
- Materiali di alta qualità
- Aumento della produttività e riduzione dei costi
- Senza avvitamento manuale
- Eliminazione di onerosi dispositivi di collaudo
- Meccanismo a pinze segmentate WEH®
- NPT thread (ANSI/ASME B1.20.1-1983) | NPT 3/8” female thread
The WEH TW17P Test Connector is also used in the field of electric mobility, e.g. for leak tests of the cooling circuit and oil modules of electric motors, battery cases and solar batteries.
