WEH® Innesto TW17H

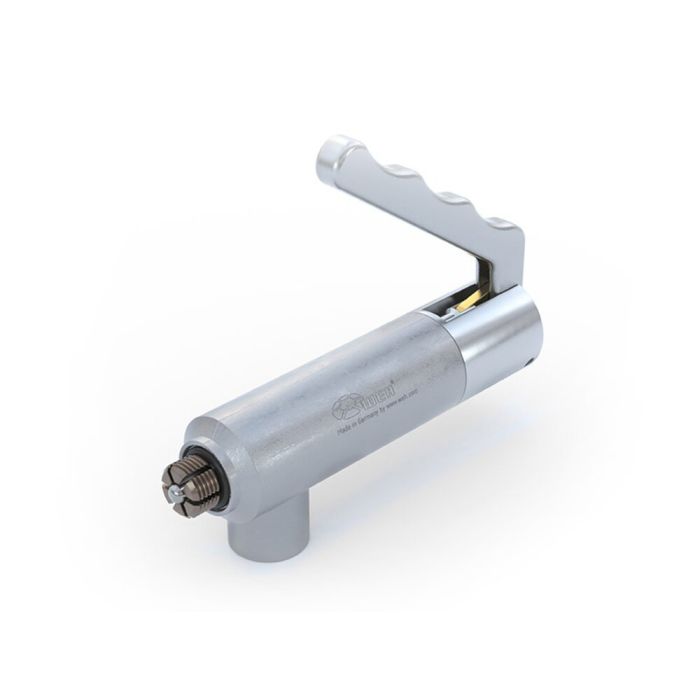

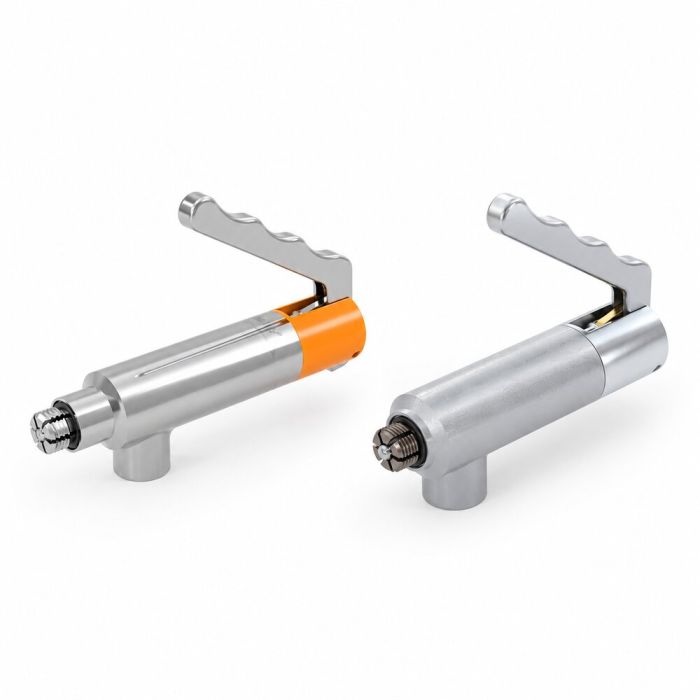

L'innesto WEH® TW17H è l'utensile ideale per compiere prove di pressione e funzionamento in vuoto e fino a max. 350 bar in fase di produzione. Realizza in pochi secondi collegamenti sicuri e a tenuta di pressione su filettature interne standard – senza la fatica di avvitare e svitare.
Vengono a cadere ulteriori materiali di tenuta e non sono più necessari dispositivi di collaudo e prova onerosi e dispendiosi. L’azionamento manuale a leva è oltremodo semplice. Azionare la leva manuale e inserire il TW17H senza stringere nel pezzo di collaudo. Per i collegamenti da applicare e rimuovere con frequenza risultano così considerevoli risparmi in termini di tempo e costi.
L'innesto nelle grandezze 5 – 6 è dotato di serie di ulteriori fori nelle pinze segmentate, i quali aumentano il flusso del medium, innalzando in tal modo la produttività.
L’innesto rapido è disponibile per applicazioni nel campo a bassa pressione fino a 50 bar e fino a 350 bar per l’alta pressione. Per applicazioni automatizzate ad azionamento pneumatico sono disponibili il TW17V con pulsante di valvola e il TW17P per il pilotaggio completamente automatico .
Sono possibili esecuzioni speciali, quali ad esempio adattatori in esecuzione più lunga o più corta, modello a tappo, ad azionamento idraulico, ecc
| Pressione di esercizio PS max ammessa | Vuoto fino a 350 bar |
|---|---|
| Temperature Range | +5 °C fino a +80 °C |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | H = Azionamento manuale della leva |
| Material | Acciaio inox antiruggine, alluminio anodizzato |
| Sealing Material | Guarnizione principale in NBR |
- Possibilità di automatizzare
- Perfetta tenuta in pochi secondi
- Disegno ergonomico
- Materiali di alta qualità
- Senza avvitamento manuale
- Eliminazione di onerosi dispositivi di collaudo
- Meccanismo a pinze segmentate WEH®
Innesto rapido per prove di pressione e di funzionamento pneumatici e idraulici di componenti con filettatura interna per le misure standard seguenti:
- Filettatura metrica ISO DIN 13 | M10x1.0 fino a M27x2.0
- Tubi filettati Whitworth DIN EN ISO 228-1 | G1/8" fino a G1"
- BSPT (filettatura conica Whitworth) | BSPT 1/8" fino a BSPT 1"
- Filettatura NPT (ANSI/ASME B1.20.1-1983) | NPT 1/8" fino a NPT 1"
- SAE-O-Ring Boss | UNF 7/16"-20 fino a UN 1 5/16"-12
Il innesto TW17H è adatto per collaudo di motori, serbatoi, recipienti a pressione, radiatori dell’olio, sterzi, tubi di riempimento, tubi flessibili e componenti idraulici.
Ma l’innesto per collaudo, ad esempio per le prove di tenuta del circuito di raffreddamento e i moduli idraulici di motori elettrici, gli alloggiamenti delle batterie e le batterie solari, trova impiego anche nell’ambito dell’elettromobilità.
