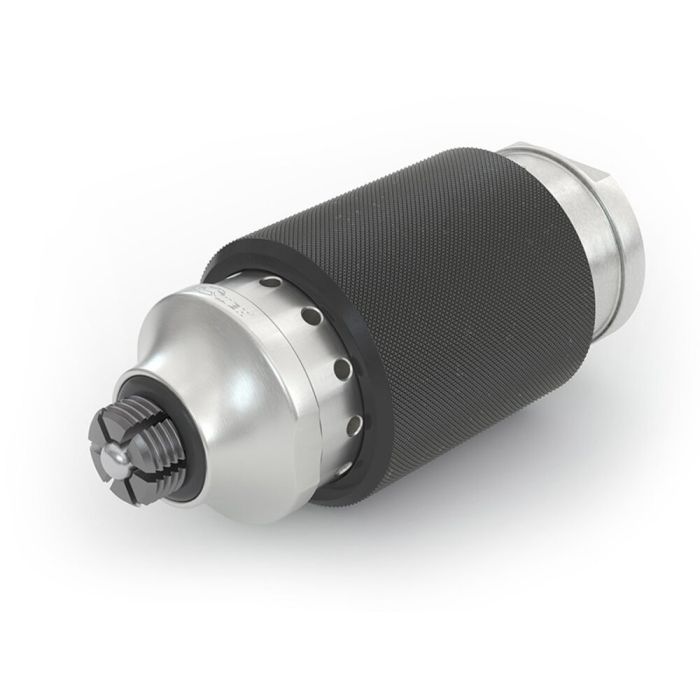

WEH® Innesto TW05
L'innesto rapido WEH® TW05 è l'utensile ideale, indicato per prove di funzionamento, di tenuta e di pressione. I componenti pneumatici a filettatura interna sono testati durante la produzione di serie con una rapidità come non mai prima.
Si realizzano alla velocità di secondi collegamenti sicuri e a tenuta di pressione con attacchi dalle più diverse configurazioni – senza onerose avvitature e svitature.
Il collegamento e la messa in pressione a 5-12 bar avvengono in una sola operazione. Le pinze segmentate brevettate WEH® si aprono azionando semplicemente la ghiera scorrevole e fanno presa nel filetto. Non sono necessari altri materiali di tenuta. Vengono meno dispendiosi e onerosi dispositivi di bloccaggio e di collaudo.
Per l'automazione di collegamenti da applicare e rimuovere con frequenza, il TW05 è disponibile con comando a scatola al posto della ghiera scorrevole. Qui il comando si realizza con condotte esterne di controllo e pressione. Grazie ai processi di collaudo automatizzati risultano considerevoli risparmi di tempo e costi.
L'innesto rapido si ripaga entro brevissimo tempo: si riducono i tempi di prova, i cicli di lavoro migliorano e la produttività sale.
| Min Op Pressure | 5 bar |
|---|---|
| Pressione di esercizio PS max ammessa | 12 bar |
| Campo di temperatura | +5 °C fino a +80 °C |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Manual actuation via grip sleeve |
| Materiali | Clamping jaws: Corrosion-resistant stainless steel Outer parts: Anodized aluminium |
| Materiali delle guarnizioni | Front seal of NBR |
- Automation possible
- Compact design
- Connection in seconds
- Ergonomic design
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Simple seal replacement
- WEH® Jaw Locking Mechanism
Quick coupler for pressure testing / function testing / leak testing with compressed air at pneumatic components with female threads for the following standard sizes:
- Whitworth tube thread to DIN EN ISO 228-1 | G1/8" female thread
The TW05 Connector is suitable for testing pneumatic cylinders / mini-cylinders, pneumatic valves, fixtures, air engine, pivot drives, radiators and pneumatic tools. In combination with a control housing it is the ideal tool for automated leak tests. In combination with a control housing it is the ideal tool for automated leak tests.
