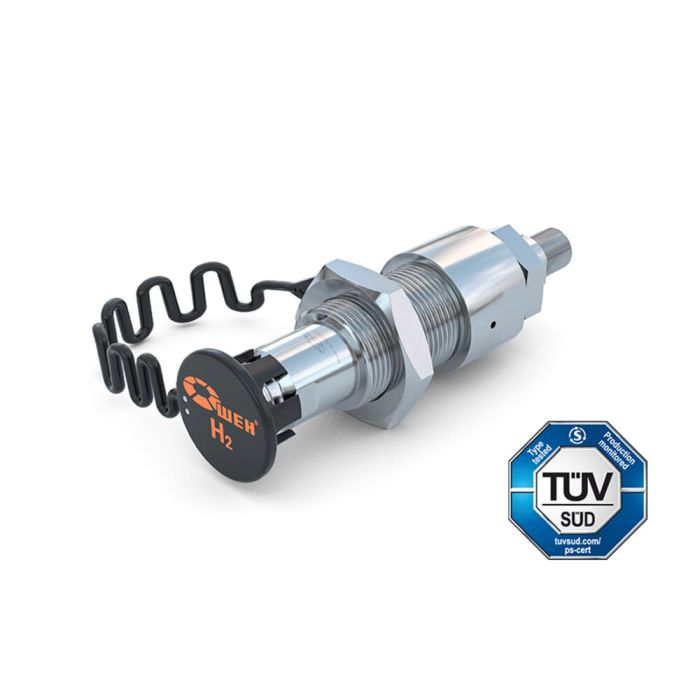

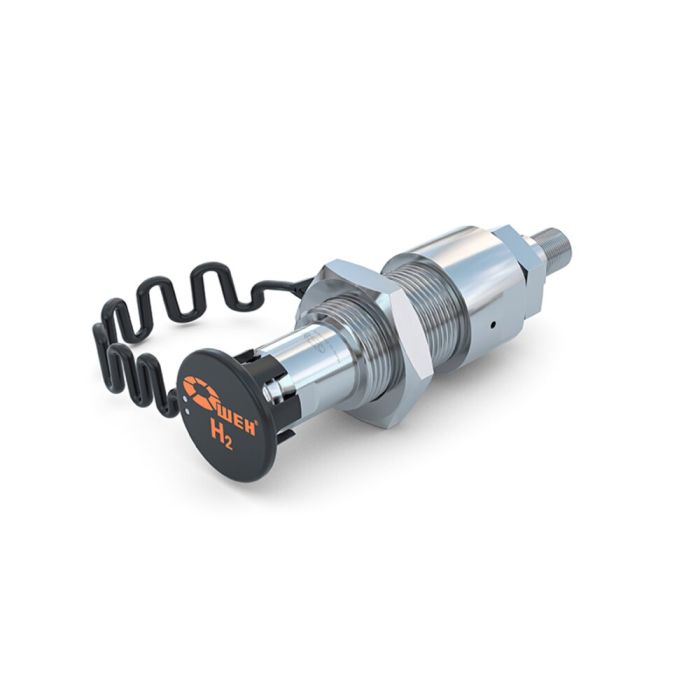

WEH® Réceptacle TN9-S1 H₂ 70 MPa
Der WEH® Tanknippel TN9-S1 H2 70 MPa wurde speziell für die Betankung von Straßenfahrzeugen mit Wasserstoff im
Druckbereich von 700 bar entwickelt.
Die aerodynamisch optimierte Innenform des Tanknippels sorgt für einen nahezu geräuschlosen Tankvorgang und
stellt gleichzeitig eine Durchflussrate von über 90 g/s bereit. Die dichtungsschonende Bauweise schützt interne
Dichtungen effektiv vor Beschädigungen und gewährleistet eine hohe Lebensdauer.
Dank seiner Robustheit ist der TN9-S1 H2 70 MPa besonders zuverlässig und trägt dazu bei, Ausfallzeiten zu reduzieren. Zusätzlich ist er mit einem integrierten Rückschlagventil und einem 10 μm Partikelfilter ausgestattet (andere Filterfeinheiten
auf Anfage möglich).
Mehr Sicherheit durch integrierten Schmutzfilter
Die integrierte, für den TN9 maßgefertigte, Filterkerze mit einer Porengröße von 10μm bietet einen zuverlässigen Schutz vor Schmutzpartikeln und Verunreinigungen. Ihr mehrlagiges Drahtgewebe ermöglicht eine überragende Filterleistung, indem selbst
lange Fasern und kleinste Partikel effektiv entfernt werden.
Dieser Filter verhindert nicht nur Undichtigkeiten am Tanknippel, sondern sorgt auch dafür, dass der Betrieb auch unter schwierigen Umgebungsbedingungen sicher und zuverlässig bleibt. Zudem ist der Filter flexibel anpassbar an unterschiedliche Reinheitsgrade, um den spezifischen Anforderungen gerecht zu werden.
| Pression nominale (PN) | 70 MPa |
|---|---|
| Pression de service PS max. admissible | MOP =87,5 MPa (PS = 875 bars) |
| Plage de température | -40 °C jusqu‘à +85 °C |
| Entrée fluide B1 | UNF 9/16"-18 filetage mâle, cône intérieur 60 |
| Matériaux | Inoxydable |
| Matériaux d'étanchéité | Résistants à l’hydrogène |
| Présentation | Avec capuchon de protection, filtre anti-poussière intégré et clapet anti-retour intégré |
| Codage | H70 Grade D acc. to ISO 17268-1:2025 |
| Conformité / Tests / Homologations | Tested according to ISO 17268:2020, Certified to GB/T 26779-2021 |
| Other | Tailles possibles des trous du grillage métallique : 7 µm / 10 µm / 15 µm / 20 µm / 25 µm / 32 µm / 40 µm / 50 µm - sur demande |
- Codage pour gamme de pression / type de gaz
- Certification ISO 17268:2020 pour une sécurité optimale
- Filtre en grillage métallique de 10 μm, adaptable aux besoins du client
- Ravitaillement peu bruyant
- Conception préservant les joints : robuste, durable et facile à entretenir
Rèceptacle pour le ravitallement/remplissage en hydrogène pour camions, bus, camionnettes, automobiles et autres applications industrielles adapté aux nozzles de ravitaillement WEH® conformément au tableau ci-dessous.
