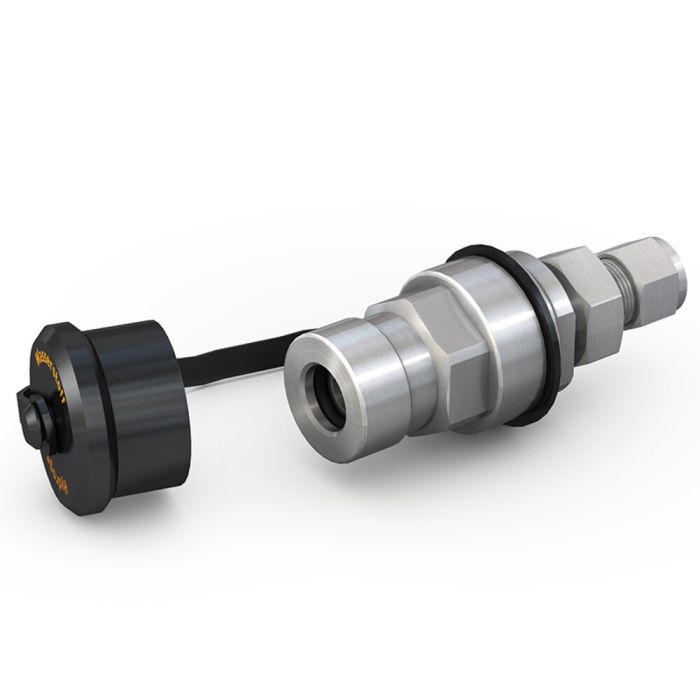

WEH® Réceptacle TN5 H₂
Le réceptacle WEH® TN5 H2 a été spécialement développé pour le ravitaillement de bus et camions à l’hydrogène.
Grâce à la section interne profilée du réceptacle, peu de bruit est émis pendant le ravitaillement et en même temps un debit de passage maximal peut être obtenu.
Les joints internes sont disposés de telle sorte que les particules de saleté entraînées par le gaz ne les endommagent pas. Le WEH® TN5 H2 se révèle particulièrement robuste et fiable en emploi. Avec une maintenance légère et grâce à une très faible susceptibilité aux troubles, les temps d’indisponibilité sont réduits à un minimum.
Le réceptacle est équipé d‘un clapet anti-retour intégré et dispose d‘un codage pour gamme de pression / type de gaz.
| Diamètre nominal technique | 10.5 mm |
|---|---|
| Pression nominale (PN) | 35 MPa |
| Pression de service PS max. admissible | PS (MAWP) |
| Plage de pression | PN = 35 MPa | PS = 45 MPa |
| Plage de température | -40 °C up to +85 °C |
| Élément filtrant | 50 μm |
| Matériaux | Corrosion resistant |
| Matériaux d'étanchéité | Hydrogen resistant |
| Présentation | With protection cap, integrated particle filter (50 μm), integrated check valve and fittings |
| Conformité / Tests / Homologations | GB/T 26779-2021 |
- Codage de la gamme de pression / du type de gaz (conformément au tableau ci-dessous)
- Integrated high-flow check valve
- Integrated self-cleaning particle filter (50 μm)
- Low-noise refueling
- Sealing-friendly design
Receptacle for hydrogen refueling / filling of buses, trucks and fork-lift trucks or other industrial applications, to be used with WEH ® TK25 H2 Fueling nozzle.
