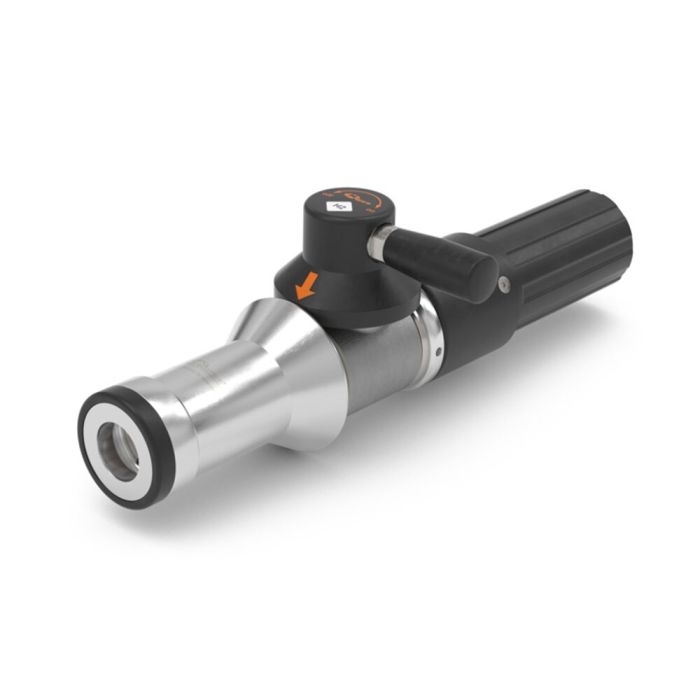

WEH® Nozzle de ravitaillement TK16 H₂ 25 MPa
N° d‘article
C1-45695-X4-X01
0,00 €
Le nozzle de ravitaillement WEH® TK16 H₂ facilite le ravitaillement d´automobiles et de véhicules électriques à pile à combustible (PAC) en hydrogène comprimé (CGH₂) encore plus simplement qu´avant.
Le TK16 H₂ est très léger et ainsi facile à manier.
Le raccord tournant integré est situé au levier de commande qui peut être tourné dans toute position voulue. Le levier de commande peut être manié facilement à cause de la force réduite los de la connexion et déconnexion.
Le codage interne pour la gamme de pression et le type de gaz assure que le TK16 H2 peut être raccordé aux réceptacles WEH® compatibles et évite également tout risque de confusion avec le gaz naturel.
| Diamètre nominal technique | 8 mm |
|---|---|
| Pression nominale (PN) | 25 MPa |
| Pression de service PS max. admissible | PS |
| Plage de pression | PN = 25 MPa <br> PN = 35 MPa |
| Plage de température du fluide | -20 °C jusqu‘à +85 °C |
| Plage de température ambiante | -40 °C up to +85 °C |
| Entrée fluide B1 | UNF 9/16"-18 male thread, SAE J514, 37° cone |
| Matériaux | Corrosion resistant |
| Matériaux d'étanchéité | Hydrogen resistant |
| Présentation | With plastic thermal protection and gas recirculation |
| Type de nozzle | Type A acc. to SAE J2600:2015 and previous resp. ISO 17268:2012 and previous |
| Conduite de retour du gaz | UNF 7/16"-20 male thread, SAE J514, 37° cone |
| Poids | Approx. 1.8 kg (3.97 lbs.) |
| Conformité / Tests / Homologations | Tests acc. to SAE J2600:2002 |
- Also suitable for refueling of forklifts
- Codage de la gamme de pression / du type de gaz (conformément au tableau ci-dessous)
- Compatible with the WEH® TN1 H₂ receptacle profile
- Easy operation
- High flow rate -> short filling times
- High-grade materials
- Plastic thermal protection
- Recirculation of the vented gas
- Type A nozzle acc. to SAE J2600 resp. ISO 17268
- WEH® EASY-TURN 360° swivel joint for actuation lever
- WEH® Jaw Locking Mechanism
Nozzle pour ravitaillement rapide d‘automobiles et de véhicules hybrides à l‘hydrogène et chariot élévateurs en self-service.
| Description | Type de document | Langue | Format de fichier | Taille du fichier |
|---|
