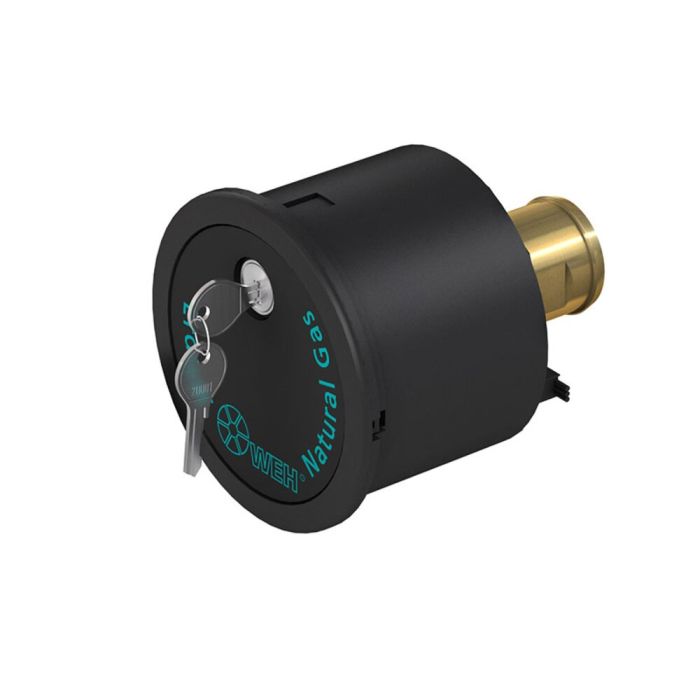

WEH® Dispositif de ravitaillement TS50 CNG
WEH offre les dispositifs de ravitaillement type TS50 CNG pour rééquipper des véhicules au ravitaillement GNC.
Le dispositif se compose de deux boîtiers qui peuvent être préinstallés en quelques secondes pour un montage simple et rapide dans le véhicule. L‘installation définitive se fera de l‘intérieur ou l‘extérieur du véhicule.
Le type TS50 CNG est équipé avec un réceptacle NGV1 avec filtre intégré.
Les versions 1 et 3 ont un micro contacteur pour antidémarrage. Le contacteur antidémarrage empêche que le véhicule puisse démarrer pendant le ravitaillement. Les versions 1 et 2 sont équipées de plus avec une purge à gaine de protection déviant le gaz de l’embout en cas de fuites.
Le dispositif est verrouillé par un capuchon pour protéger l’intérieur du dispositif des salissures et des éclaboussures, évitant ainsi le risque de gel.
Sur demande le type TS50 CNG peut être livré sans douille pour purge de gaz par gaine de protection et sans contacteur pour antidémarrage.
| Diamètre nominal technique | 5 mm |
|---|---|
| Pression nominale (PN) | 200 bar |
| Pression de service PS max. admissible | 260 bar |
| Plage de température | -40 °C jusqu‘à +120 °C (ECE) |
| Matériaux | Housing: plastic, receptacle: corrosion resistant |
| Matériaux d'étanchéité | Natural gas resistant |
| Présentation | Incl. TN1 CNG receptacle with filter (40 μm), starter cut-off micro switch (protection type IP679), tube for protection hose for gas venting, fuel tank cap and fittings |
| Conformité / Tests / Homologations | ECE R110 (applies to TN1 CNG) |
- Different fuel tank caps; acc. to design
- Dirt and splash waterproof construction
- ECE approval available
- Gas venting via protection hose (version 1 + 2)
- Integrated starter cut-off micro switch (version 1 + 3)
- Integrated WEH® TN1 CNG receptacle (NGV1) with filter
- No danger of freezing
- Protection against unauthorized use (version 1 + 3)
