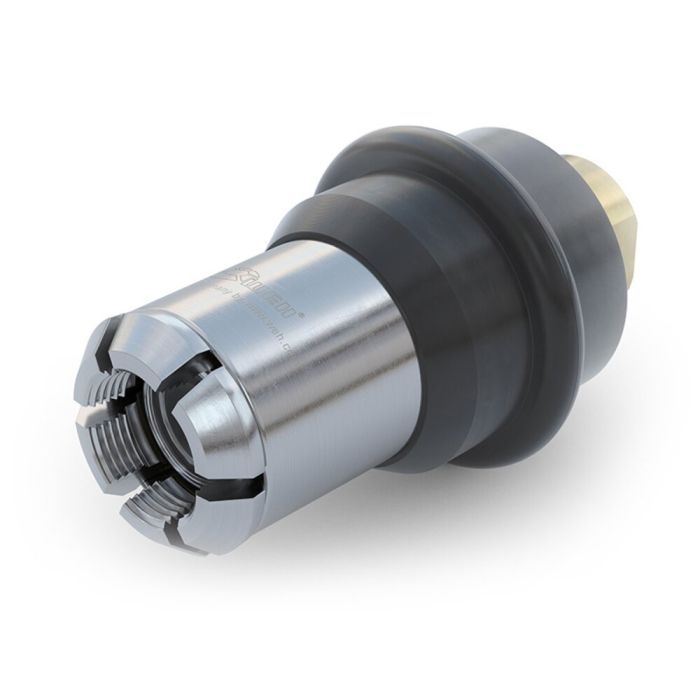

WEH® Connecteur TW52
Un remplissage CO2-encore plus rationnel avec le connecteur de remplissage WEH® TW52.
Spécialement conçu pour le remplissage de CO2, il est possible tant sous forme gazeuse que liquide, mais permet également de remplir le réfrigérant sans aucun problème.
Le connecteur de remplissage est prévu pour une gamme de pression max. de 250 bars, pour les vannes à pression résiduelle, les vannes à pression non-résiduelle et les filetages externes de différentes normes nationales telles que DIN, CGA, BS, NF, etc.
Les bouteilles s'adaptent en quelques secondes, sans aucune nécessité de visser quoi que ce soit.
Il suffit de pousser le manchon du connecteur de remplissage vers l'arrière et de clipser le filetage mâle de la vanne de la bouteille par dessus jusqu'à la butée. Les mâchoires de serrage WEH® s'accrochent sur le filetage de la bouteille et assurent une connexion étanche. Les maladies chroniques telles que l'arthrose appartiennent au passé.
Le connecteur de remplissage convient particulièrement bien au remplissage des bouteilles d'un litre, par ex. de soda etc.
En option, le connecteur rapide est disponible avec la vanne de commande TVCO2. Il est alors très écologique, car la vanne permet un retour et une évacuation contrôlée du gaz résiduel tout en introduisant et/ou mettant fin au processus de remplissage.
| Diamètre nominal (DN) | 5 mm |
|---|---|
| Pression de service PS max. admissible | 250 bar (3,600 psi)<br>150 bar (2,175 psi) (TW52 with TVCO₂ linear valve) |
| Plage de température | -40 °C jusqu‘à +40 °C (CO₂) |
| Raccordement A | W21.8x1/14" male thread, DIN 477 |
| Entrée fluide B1 | G1/4" female thread |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Manual actuation via grip sleeve |
| Matériaux | Corrosion resistant stainless steel and brass |
| Matériaux d'étanchéité | EPDM |
| Présentation | Without RPV pin |
- Connection in seconds
- High safety due to pressure-assisted piston
- High-grade materials
- No hand tightening required
- Suitable for filling of CO₂ or refrigerants
- WEH® Jaw Locking Mechanism
