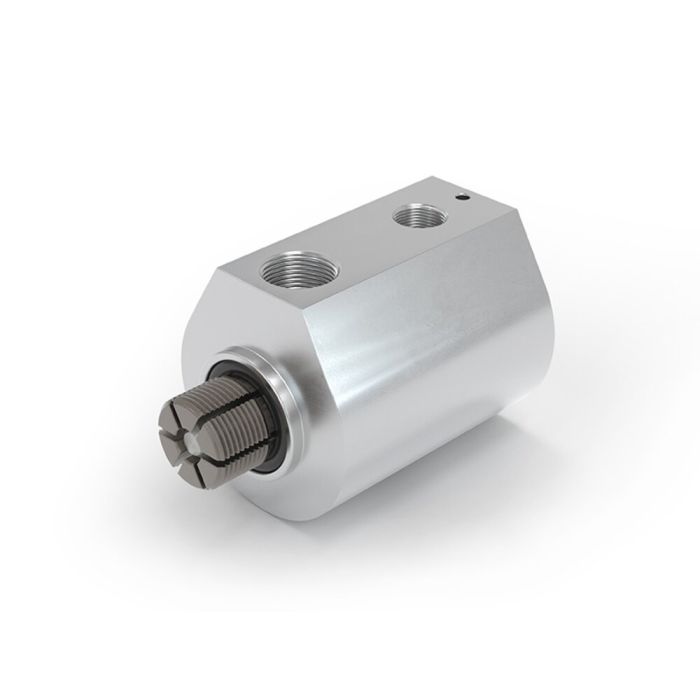

WEH® Connecteur TW26
Construction très courte
Le Connecteur rapide WEH® TW26 est conçu pour des essais de fonctionnement et mise en pression pneumatiques et hydraulique sur pièces à filetage interne. Plus la pression d‘essai est élevée, plus le Connecteur WEH® s‘applique fortement dans le filetage de la pièce d‘essai et établit la connexion hermétique en quelques secondes. Le joint torique frontal procure une étanchéité sûre. Des systèmes de serrage supplémentaires ne sont pas nécessaires. Des systèmes d‘essai couteux deviennent dès lors inutiles.
Le WEH® TW26 a une construction robuste et une conception ergonomique.
Le connecteur peut aussi être utilisé comme bouchon en obturant le port latéral „B1“.
| Pression de service PS max. admissible | Max. 50 bar |
|---|---|
| Pression pilote | 6 - 12 bar compressed air |
| Port de pression pilote P1 | G1/8" female thread |
| Plage de température | +5 °C jusqu‘à +80 °C |
| Raccordement A | G3/4" female thread |
| Entrée fluide B1 | G3/8" female thread |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Pneumatic actuation |
| Matériaux | Corrosion resistant |
| Matériaux d'étanchéité | NBR |
| Présentation | Without fittings |
| Conformité / Tests / Homologations | PED 2014/68/EC |
- Connection in seconds
- No hand tightening required
- WEH® Jaw Locking Mechanism
- Testing devices are eliminated
- Compact design
- High-grade materials
- Simple and inexpensive seal replacement
Connecteur rapide pour des essais de fonctionnement et de mise en pression pneumatique et hydraulique des pièces à filetage interne avec des fluides liquides et gaseux.
