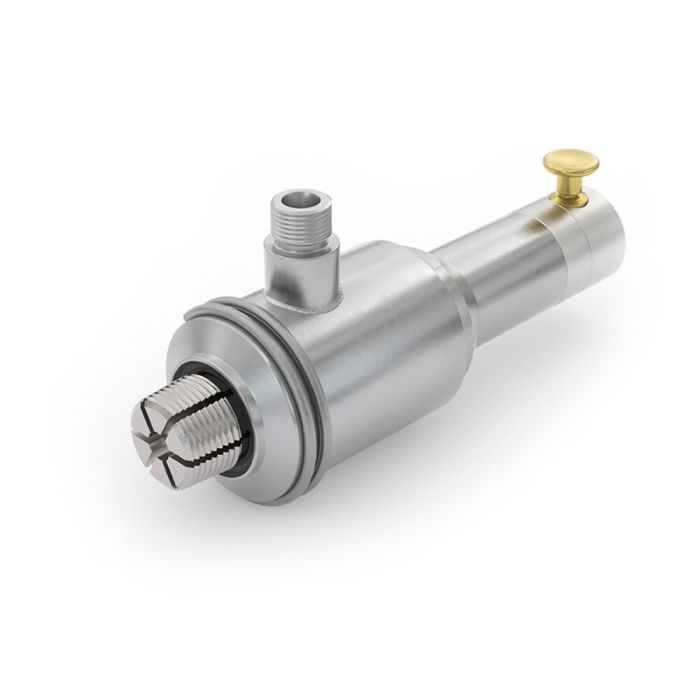

WEH® Connecteur TW17 Gaz
Pour les essais de bouteilles de gaz avec l‘eau, actionnement pneumatique par bouton de soupape, W28,8x1/14" filetage mâle, 350 bar max.
N° d‘article
C1-30341
0,00 €
Avec le connecteur rapide WEH TW17® vous rationalisez à la perfection les essais d´étanchéité.
Plus de besoin de visser à la main dans le filetage de la bouteille la conduite à raccorder.
Enforcer le connecteur TW17 dans le filetage femelle de la bouteille de gaz en pressant le chapeau de soupape. Relâcher le bouton de soupape. La connexion étanche est établie.
Introduire l´eau et procéder à l´essai. La mise en action se fait automatiquement pour une commande externe et convient de façon idéale pour l'automatisation.
| Pression nominale (PN) | 280 bar (4,060 psi) |
|---|---|
| Pression de service PS max. admissible | 350 bar (5,000 psi) |
| Pression pilote | 6 - 8 bar (90 - 120 psi) air |
| Port de pression pilote P1 | G1/8" female thread |
| Plage de température | +5 °C jusqu‘à +80 °C |
| Fluide | Water |
| Raccordement A | W28.8x1/14" male thread |
| Entrée fluide B1 | M16x1.5 male thread, Ermeto 24° ´S´ |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Pneumatic actuation via valve button |
| Matériaux | Corrosion resistant stainless steel and brass |
| Matériaux d'étanchéité | NBR |
- Automation possible
- Connection in seconds
- Different actuations
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Robust construction
- Suitable for water pressure testing of gas cylinders
- WEH® Jaw Locking Mechanism
Connecteur rapide avec actionnement pneumatique par bouton de soupape pour les essais d’étanchéité automatisés de bouteilles de gaz (W28,8x1/14" filetage mâle) avec l‘eau.
