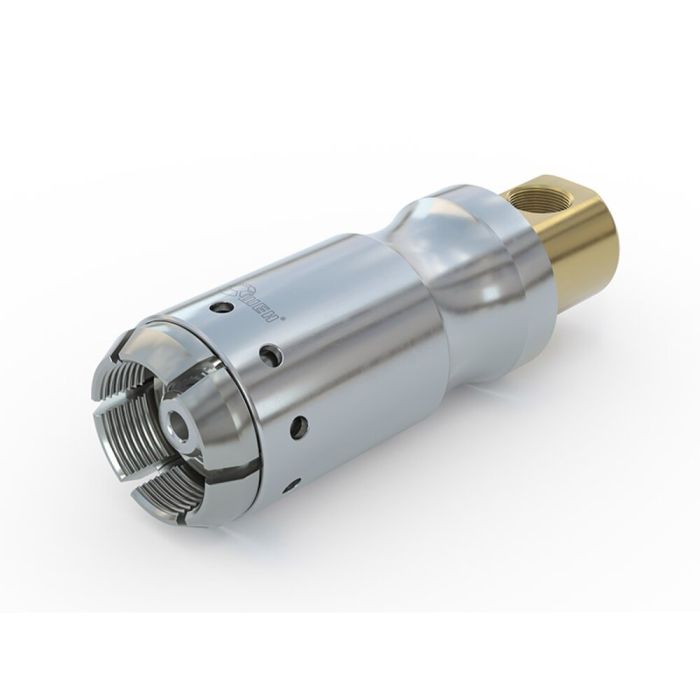

WEH® Connecteur TW152
Le connecteur de remplissage WEH® TW152 permet de remplir des bouteilles d'oxygène à filetage mâle facilement, de manière sûre et avec efficacité. Sa conception compacte convient parfaitement au remplissage de bouteilles d'oxygène avec vanne de contrôle de pression et capuchon de protection, y compris dans les espaces réduits. Au choix, le connecteur est disponible avec une entrée fluide droite ou à 90° et pour les vannes de bouteilles à pression résiduelle et non résiduelle.
La manipulation est des plus simples : il suffit de fixer le connecteur sur le filetage mâle de la vanne de la bouteille et de faire coulisser le manchon vers l'avant. Les segments du filetage écartables se tendent fermement sur le filetage normalisé de la vanne de la bouteille et la connexion étanche est établie. La manipulation confortable ménage les articulations de l'utilisateur.
Le connecteur est pourvu d'un mécanisme de blocage interne qui empêche tout débranchement sous pression. C'est là la garantie d'une sécurité maximale pour l'opérateur.
à l'intérieur, le manchon coulissant du connecteur de remplissage présente des orifices de purge. En cas de fuite de gaz fortuite, ces alésages guident l'oxygène vers le côté, réduisant ainsi le risque de combustion.
Le connecteur rapide est disponible pour les vannes de bouteilles conformes DIN, BS, NF, CGA etc. Tous les connecteurs sont nettoyés pour l’oxygène et exempts d'huile et de graisse (certification combustion disponible).
| Pression de service PS max. admissible | 250 bar (3,600 psi) |
|---|---|
| Plage de température | +5 °C jusqu‘à +60 °C (O₂) |
| Fluide | Medical oxygen |
| Raccordement A | W21.8x1/14" ext. thread, DIN 477 part 1 |
| Entrée fluide B1 | NPT 1/4" female thread |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Manual actuation via sliding sleeve |
| Matériaux | Corrosion resistant stainless steel, brass, Monel® |
| Matériaux d'étanchéité | EPDM |
| Présentation | Without RPV pin |
| Conformité / Tests / Homologations | Type approval for suitability against adiabatic compression available |
- Automatic locking of the sliding sleeve under pressure prevents disconnection at pressures exceeding 5 bar
- Connection in seconds
- For oxygen cylinders with male thread (without a residual pressure valve) and pressure regulator
- High-grade materials
- No hand tightening required
- WEH® Jaw Locking Mechanism
