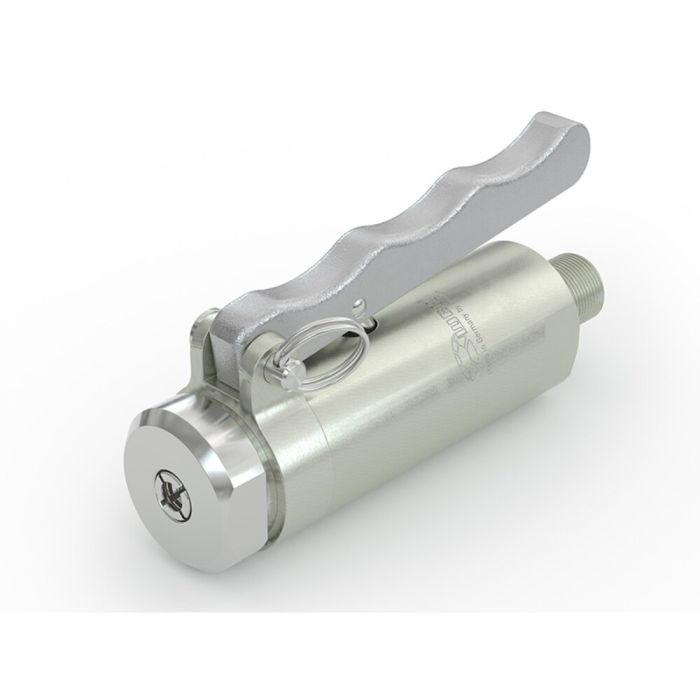

WEH® Connecteur TW141
Le connecteur WEH® TW141 est l'outil idéal pour des essais de fonctionnement, de mise en pression et d'étanchéité des tubes lisses avec un Ø extérieur de 6,0 mm à 22,2 mm ainsi que le remplissage de circuits de refroidissement fermés avec réfrigérants. La connexion sûre & étanche est procurée en quelques secondes - sans vissage manuel.
Plus la pression d’essai est élevée, plus le connecteur WEH® s’applique fortement sur la pièce d’essai et établit la connexion hermétique en quelques seconds. Grâce au support de pression interne, le connecteur ne peut être déconnecté qu‘une pression au-dessous de 5 bars offrant ainsi une sécurité accrue pour l‘opérateur.
Le joint torique frontal procure une étanchéité sûre et peut être remplacé sans problème lors d’un entretien.
Grâce au mécanisme de mâchoires de serrage, la pression de surface et la deformation de la pièce d'essai sont réduites. Des produits d’étanchéité supplémentaires ne sont pas nécessaires. Des systèmes de serrage et dispositifs d’essai coûteux deviennent dès lors inutiles.
Grâce à la mise en action par levier, il n‘y a pas de forces transversales qui peuvent causer une déformation du tube. L'actionnement simple et confortable du connecteur permet des temps d'essai réduits et processus de travail facilités.
| Diamètre nominal (DN) | 3 to 5 mm, acc. to design |
|---|---|
| Pression de service PS max. admissible | Vacuum up to 100 bar (1,450 psi) |
| Plage de température | -10 °C jusqu‘à +80 °C |
| Raccordement A | Tube OD 6.35 mm (1/4") |
| Entrée fluide B1 | NPT 1/4" male thread |
| État de surface max. admissible de la pièce d‘essai | Rz8 μm |
| Dureté de matériaux max. admissible de la pièce d‘essai | 28 HRC |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Manual actuation via lever |
| Matériaux | Clamping jaws: Corrosion resistant stainless steel, hardened Housing: Anodized aluminium |
| Matériaux d'étanchéité | Front seal of NBR |
- Connection in seconds
- Ergonomic design
- For connection onto straight tubes; sealing on the exterior diameter
- High-grade materials
- No hand tightening required
- No lateral forces generated on connection
- WEH® Jaw Locking Mechanism
Connecteur rapide pour des essais de fonctionnement / essais de mise en pression / essais d’étanchéité sur des tubes lisses, couplage hermétique sur le diamètre extérieur de 6,35 mm (1/4").
The TW141 est utilisé dans l’industrie de réfrigeration et de climatisation ainsi que dans l’industrie automobile pour tester p.ex. des:- Échangeurs thermiques
- Composants réfrigérants et climatiques
- Assemblages de tube
- Systèmes de carburant des véhicules
