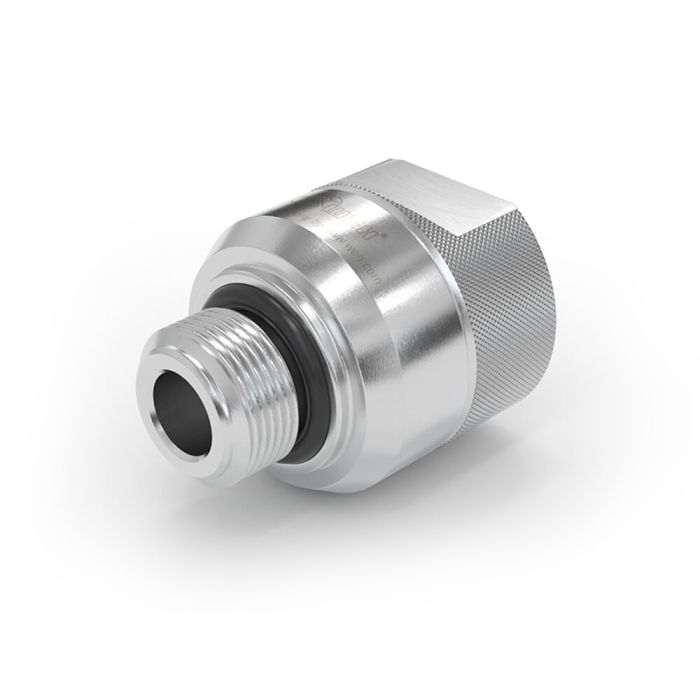

WEH® Connecteur TW03
Le Connecteur WEH® TW03 est l'outil idéal pour les essais de mise en pression et en vide des pièces à filetage femelle jusqu'à 345 bar max.
Visser le connecteur tout simplement à la main dans le port de raccordement de la pièce d'essai jusqu‘à obtenir le contact du joint avec la pièce. Terminé, c‘est étanche! Les outils de serrage et les rubans d‘étanchéité sont inutiles. Cela économise du temps et de l'argent.
Plus la pression d’essai est élevée, plus le connecteur s’applique fortement dans le filetage de la pièce d’essai. Grâce au piston activé par pression, une connexion sûre est assurée.
Des joints anti-usure en NBR répondent bien aux sévères conditions de la production industrielle et sont très durables. En outre, le connecteur est extrêmement facile à entretenir avec un changement de joints tout à fait simple et rapide, minimisant ainsi les temps d'arrêt.
| Pression de service PS max. admissible | Vacuum up to 276 bar (4,000 psi) |
|---|---|
| Plage de température | +5 °C jusqu‘à +80 °C |
| Raccordement A | NPT 1" female thread |
| Entrée fluide B1 | G1" female thread |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Hand-tightening |
| Matériaux | Corrosion resistant stainless steel |
| Matériaux d'étanchéité | Front seal of NBR |
- Ergonomic design
- High-grade materials
- Pressure-tight connections by hand-tightening
- Simple seal replacement
Raccord vissant pour des essais de mise en pression / en vide des pièces à filetage femelle pour les tailles standard suivantes:
- Filetage NPT (ANSI/ASME B1.20.1-1983) | NPT 1" filetage femelle
Le raccord à visser TW03 est l‘outil idéal pour tester des raccords, des robinets, des tubulures, des chaudières, des réservoirs, des corps chauffants, des blocs hydrauliques, des carters de turbine et des composants de véhicule
