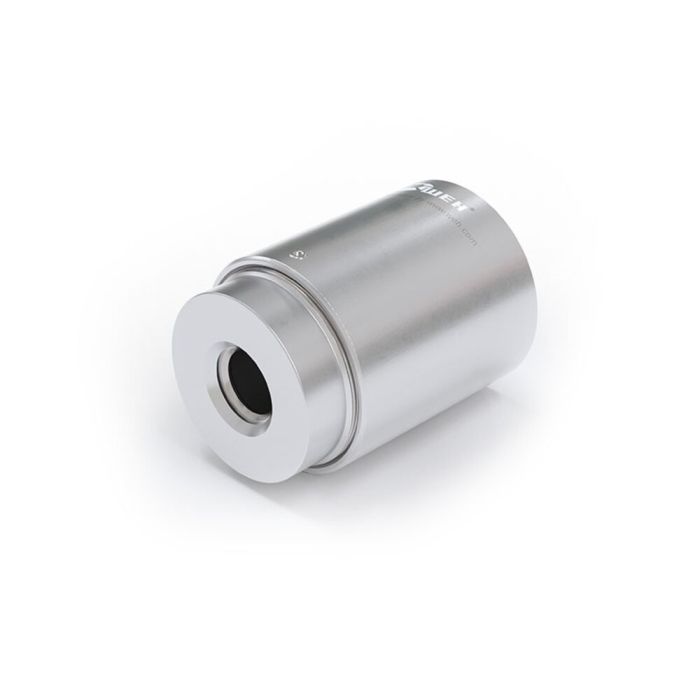

WEH® Connecteur TW02
Le connecteur d'essai WEH® TW02 est l'outil idéal pour les essais de mise en pression et sous vide, de chute de pression, sous l'eau et à l'hélium. Le connecteur procure un couplage rapide et hermétique sur les tubes externes et de pièces avec embout évasé ou crenelé. Il est également utilisable pour le rinçage et le remplissage.
Du fait de sa mise en action pneumatique, le connecteur convient particulièrement bien aux essais en systèmes automatisés pour la contrôle de qualité pendant la production. La productivité augmente.
Simplement enfoncer le connecteur sur le raccord et appliquer la pression pilote et voilà - la connexion étanche est établie en quelques secondes sans vissage manuel. Le maniement simple permet un gain de temps considérable et une réduction importante des coûts.
Le joint élastique se comprime et se fixe par sa seule surface sur le diamètre externe des pièces d'essai en égalisant leurs tolérances. Ainsi le connecteur s'adapte très bien aux surfaces rugueuses ou ovalisées. Le connecteur procure l’étanchéité à la pièce d’essai seulement par le joint torique élastique, mais n’a pas une function de support, d‘ou la nécessité d‘un dispositif de support.
Des versions spéciales, comme p. ex. des connecteurs doubles sont disponibles sur demande.
| Pression de service PS max. admissible | Vacuum up to 35 bar (510 psi) |
|---|---|
| Pression pilote | 6 - 12 bar compressed air |
| Plage de température | +5 °C jusqu‘à +80 °C |
| Raccordement A | Tube OD 15.0 - 17.0 mm |
| Entrée fluide B1 | G1/4" female thread |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Pneumatic actuation |
| Matériaux | Housing, piston and seal housing: Aluminium |
| Matériaux d'étanchéité | Main seal chloroprene / o-rings NBR For body size 001 main seal and o-rings are NBR. Urethane seals for high-wear applications are optional, e.g. for threaded applications. |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Sealing irregular or rough surfaces
- Simple seal replacement
Connecteur rapide pour des essais de mise en pression / en vide sur des tubes lisses, couplage étanche sur le Ø extérieur de 15,0 - 17,0 mm, des tuyaux (flexibles en caoutchouc), des vannes et des autres composants avec filetage mâle, embout évasé ou crénelé. Le connecteur est également approprié pour des autres applications comme:
- Pour des essais d'étanchéité automatisés
- Raccordement aux filetages avec amplificateur de pression
- Détections de fuites sur des bancs d‘essai
- Tests à l‘hélium
- Applications pick-and-place dans la technique d‘automisation
- Essais d'étanchéité dans l'électromobilité
