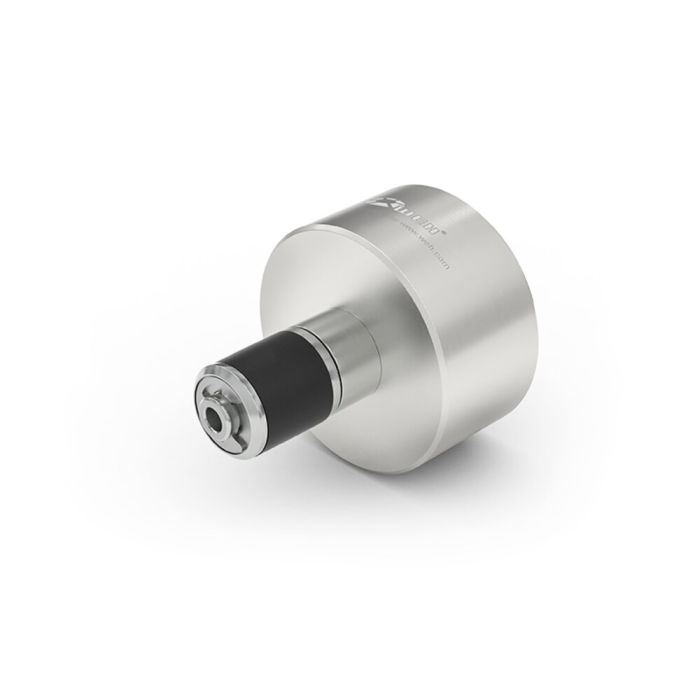

Le connecteur d'essai WEH® TW01 est l'outil idéal pour les essais de mise en pression et sous vide, de chute de pression, sous l'eau et à l'hélium. Le Connecteur rapide WEH® TW01 procure un couplage rapide et hermétique dans des alésages, les tubes internes et les filetages internes de pièces. Il est également utilisable pour le rinçage et le remplissage.
Du fait de sa mise en action pneumatique, le connecteur convient particulièrement bien aux essais en systèmes automatisés pour la contrôle de qualité pendant la production. La productivité augmente.
Simplement enfoncer le connecteur dans le raccord et appliquer la pression pilote et voilà - la connexion étanche est établie en quelques secondes sans vissage manuel. Le maniement simple permet un gain de temps considérable et une réduction importante des coûts.
Le coupleur rapide est équipé en standard d’une limitation de course et pour raccorder aux filetages internes d’un joint frontal additionnel. Le joint élastique se comprime et se fixe par sa seule surface dans le diamètre interne des pièces d'essai en égalisant leurs tolérances. Ainsi le connecteur s'adapte très bien aux surfaces rugueuses ou ovalisées. Le connecteur procure l’étanchéité à la pièce d’essai seulement par le joint torique élastique, mais n’a pas une function de support, d‘ou la nécessité d‘un dispositif de support.
Des versions spéciales, comme p. ex. des connecteurs doubles sont disponibles sur demande. Des prolongateurs et des réductions d‘arbres pour le TW01 sont aussi disponibles.
Connecteur rapide pour des essais de mise en pression et en vide / essais par chute de pression / essais à l‘hélium / essais d‘étanchéité / le remplissage / le rinçage des tubes lisses et des alésages pour les tailles standard suivantes:
Tube lisse | Plage de couplage dans le Ø interne de tube: 7,7 mm jusqu‘à 76,0 mm
Le connecteur rapide TW01 convient particulièrement bien aux tests d'étanchéité automatisés des réservoirs en plastique, des réservoirs sous pression, des pompes, des composants médicaux, des tubulures et des tuyaux / flexibles en caoutchouc.Le connecteur est également approprié pour des autres applications comme:
Détections de fuites sur des bancs d’essai
Applications pick-and-place dans la technique d‘automisation
Le connecteur rapide est également utilisé dans l'électromobilité pour les essais d'étanchéité des onduleurs (courant continu en courant alternatif), les circuits de refroidissement des moteurs électriques et hybrides ainsi que les boîtiers en aluminium avec batteries lithium-ion.
