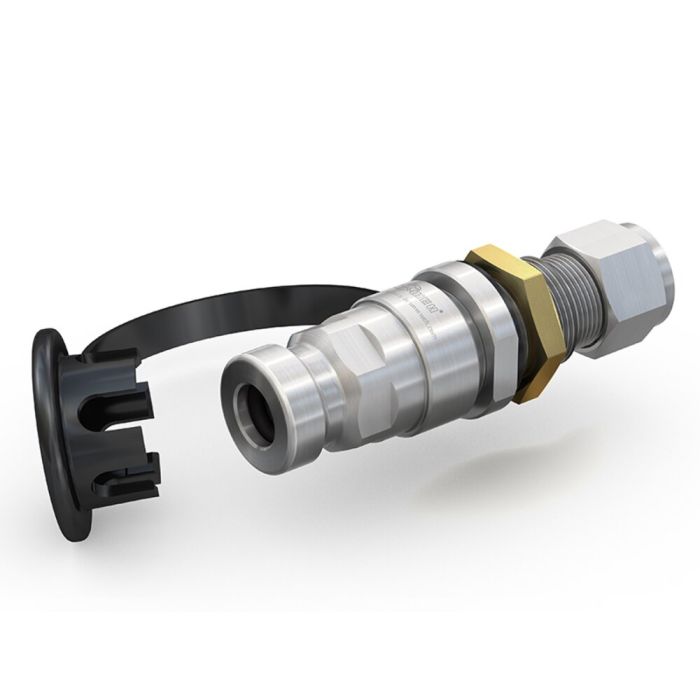

WEH® Receptáculo TN1 H₂ High-Flow
Para el uso con la boquilla de repostaje WEH® TK16 H₂ High-Flow se ha desarrollado el receptáculo WEH® TN1 H₂ High-Flow con adaptador a tubo en ambos lados. Este permite que, de ahora en adelante, los autobuses y camiones puedan repostar también en estaciones de servicio para turismos.
El repostaje tiene lugar con una boquilla de repostaje TK16 H₂ o TK16 H₂ High-Flow que permite alcanzar una mayor velocidad. La adaptación aerodinámica de las formas internas del receptáculo elimina en gran parte el ruido producido por el proceso de repostaje y garantiza a la vez el caudal máximo.
La disposición de las juntas internas evita en gran medida daños en los componentes de sellado. En consecuencia, en la práctica, el receptáculo WEH® TN1 H₂ High-Flow demuestra ser extraordinariamente robusto y duradero. El receptáculo está equipado con una válvula antirretorno integrada y dispone de una codificación para el rango de presión y el tipo de gas.
| Diámetro nominal (DN) | 8 mm |
|---|---|
| Technical Nominal Size | Según diseño |
| Presión nominal (PN) | 35 MPa |
| Presión de trabajo PS máx. Admisible | PS (MAWP) |
| Rango de presión | PN = 35 MPa | PS = 45 MPa |
| Rango de temperature | -40 °C hasta +85 °C |
| Filter Material | 40 μm |
| Material | Inoxidable |
| Material de sellado | Compatible con hidrógeno |
| Ejecución | With protection cap, integrated particle filter (40 μm), integrated check valve and fittings (only for receptacles with tube fitting) |
| Coding | Según diseño |
| Conformidad / Pruebas / Autorización | e1 00 0003 (Regulation (EC) No. 79/2009) |
- Codage pour plage de pression / type de gas
- Válvula antirretorno integrada con caudal elevado
- Filtro de partículas autolimpiable integrado (40 μm)
- Repostaje silencioso
- Diseño respetuoso con la junta
