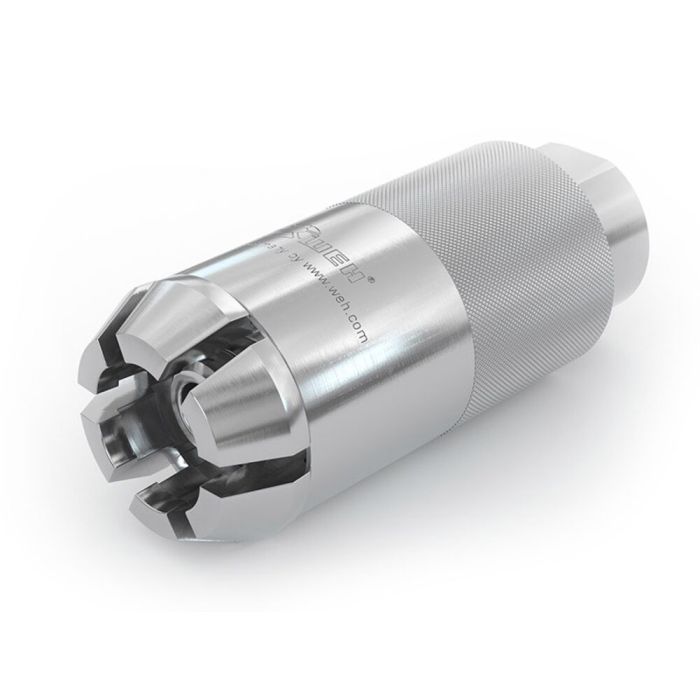

WEH® Conector TW800
El conector rápido WEH® TW800 es ideal para pruebas de funcionamiento y presión en rangos de baja presión de hasta 50 bar. Establece en cuestión de segundos conexiones estancas en componentes con abocardados, collares, bridas o con rosca macho. Sin necesidad de enroscar y desenroscar laboriosamente; se elimina el uso adicional de selladores y cintas de obturación.
Basta con retraer la camisa deslizante y colocar el conector sobre la pieza de prueba. Gracias a su manejo rápido, el conector rápido acorta la duración de las pruebas y simplifica los flujos de trabajo. El caudal elevado asegura adicionalmente una mayor productividad en el banco de pruebas.
Fabricado de acero inoxidable de alta calidad, el conector cumple los exigentes requisitos de las pruebas industriales y también es apropiado para procesos de prueba automatizados.
En la industria de la automoción, el WEH® TW800 se utiliza, por ejemplo, para la comprobación de conectores de combustible, conexiones para agua de refrigeración y calefacción y otras líneas de suministro, así como componentes de refrigeración y aire acondicionado.
| Presión de trabajo PS máx. Admisible | Vacuum up to 50 bar (725 psi) |
|---|---|
| Rango de temperature | +5 °C hasta +80 °C |
| Connection A | UNF 3/8"-24 male thread |
| Entrada fluido B1 | G1/8" female thread |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Manual actuation via grip sleeve |
| Material | Corrosion resistant stainless steel |
| Material de sellado | Front seal of NBR |
- Automation possible
- Connection in seconds
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Special versions possible
- WEH® Jaw Locking Mechanism
Conector rápido para pruebas de presión y funcionamiento para baja presión de componentes con abocardados, collares, bridas o con rosca macho para los siguientes tamaños:
- Aborcadados para conexiones de manguera
- Conexión para la rosca de los tubos DIN EN ISO 228-1 | G1/2" hasta G3/4"
- SAE J514 JIC 37° | UNF 7/16"-20 hasta UNF 7/8"-14
En la industria de la automoción, el WEH® TW800 se utiliza, por ejemplo, para la comprobación de conectores de combustible, conexiones para agua de refrigeración y calefacción y otras líneas de suministro, así como componentes de refrigeración y aire acondicionado.
También se utiliza en el ámbito de la movilidad eléctrica para la comprobación de ejes eléctricos, conductos de agua refrigerante de máquinas eléctricas y motores eléctricos.
Además, es idóneo para pruebas de estanqueidad automatizadas durante la producción.
