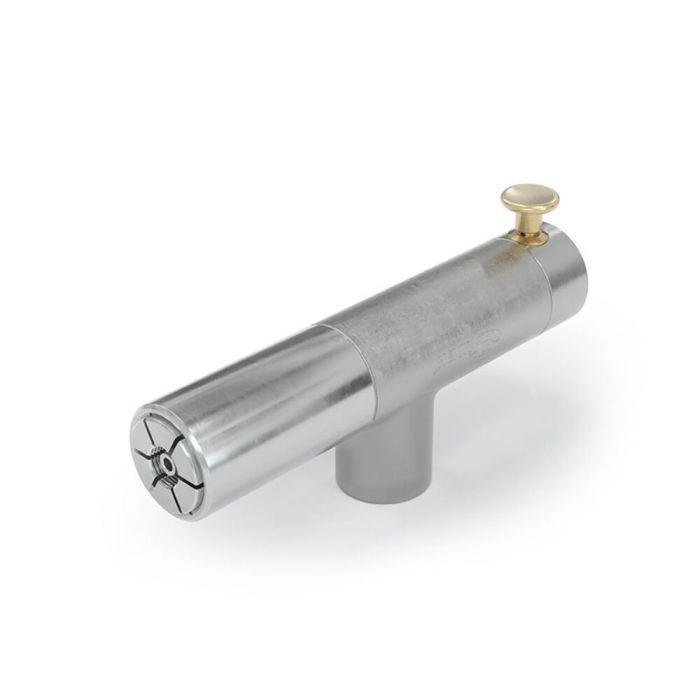

WEH® Conector TW18V
El conector rápido WEH® TW18V es la herramienta apropiada para pruebas de presión y funcionamiento automatizadas desde vacío hasta 350 bar durante la producción. En cuestión de segundos se establecen conexiones seguras y estancas en la rosca macho normalizada, sin necesidad de roscar laboriosamente.
Se eliminan los selladores adicionales, no se requieren dispositivos de sujeción y de prueba complejos y costosos. El accionamiento neumático es increíblemente y requiere sólo poco esfuerzo. Simplemente presionar el botón de la válvula y colocar el conector suelto en la pieza de prueba. Por ello, hay un significativo ahorro de tiempo y costos para conexiones y desconexiones frecuentes.
Cuanto más elevada sea la presión, más fuerte se sujetará el conector WEH en la pieza de prueba, ofreciendo así un plus de seguridad para el operador.
El conector rápido está disponible para rangos de baja presión hasta 50 bar y de alta presión hasta 350 bar. Para accionamientos manuales, el TW18H con palanca de mano y para aplicaciones neumaticás el TW18P para la activación completamente automática están disponibles.
| Presión de trabajo PS máx. Admisible | 350 bar (5,000 psi) |
|---|---|
| Presión de pilotaje | 6 - 12 bar ( 90 - 175 psi) compressed air |
| Rango de temperature | +5 °C hasta +80 °C |
| Connection A | UNF 7/16"-20 male thread |
| Entrada fluido B1 | G1/2" female thread |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | V = actuation via valve button |
| Material | Corrosion resistant stainless steel, anodized aluminium |
| Material de sellado | Front seal of NBR |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Testing devices are eliminated
- WEH® Jaw Locking Mechanism
Conector rápido WEH® para pruebas de presión y funcionamiento en componentes con rosca macho para los siguientes tamaños:
- SAE J514 JIC 37° | UNF 7/16"-20 rosca macho
El Conector TW18V es adecuado para pruebas automatizadas de motores / bloques de motores, depósitos, refrigeradores de aceite, cremalleras de dirección,reductores de presión, mangueras y componentes hidráulicos.
