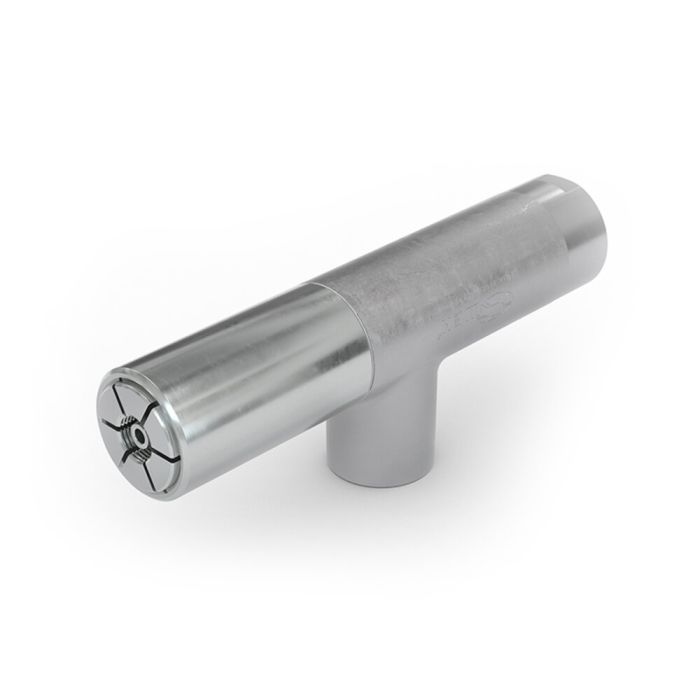

WEH® Conector TW18P
El conector rápido WEH® TW18P es la herramienta apropiada para pruebas de presión y funcionamiento automatizadas desde vacío hasta 350 bar durante la producción. En cuestión de segundos se establecen conexiones seguras y estancas en la rosca macho normalizada, sin necesidad de roscar laboriosamente.
Se eliminan los selladores adicionales, no se requieren dispositivos de sujeción y de prueba complejos y costosos. El accionamiento neumático para activaciones externas manuales, semiautomáticas o automáticas se ejecuta a través una válvula externa. Hay un significativo ahorro de tiempo y costos para conexiones y desconexiones frecuentes mediante la automatización.
Cuanto más elevada sea la presión, más fuerte se sujetará el conector WEH en la pieza de prueba, ofreciendo así un plus de seguridad para el operador.
El conector rápido está disponible para rangos de baja presión hasta 50 bar y de alta presión hasta 350 bar. Para accionamientos manuales, el TW18H con palanca de mano y para aplicaciones neumaticás el TW18V con botón de la válvula están disponibles.
| Presión de trabajo PS máx. Admisible | 50 bar (725 psi) |
|---|---|
| Presión de pilotaje | 6 - 12 bar ( 90 - 175 psi) compressed air |
| Rango de temperature | +5 °C hasta +80 °C |
| Entrada fluido B1 | G1/2" female thread |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | P = pneumatic actuation for automated applications and activations |
| Material | Corrosion resistant stainless steel, anodized aluminium |
| Material de sellado | Front seal of NBR |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Testing devices are eliminated
- WEH® Jaw Locking Mechanism
Conector rápido WEH® para pruebas de presión y funcionamiento en componentes con rosca macho para los siguientes tamaños:
- Rosca NPT (ANSI/ASME B1.20.1-1983) | NPT 1/8" rosca macho
El Conector TW18P es adecuado para pruebas automatizadas de motores / bloques de motores, depósitos, refrigeradores de aceite, cremalleras de dirección,reductores de presión, mangueras y componentes hidráulicos.
