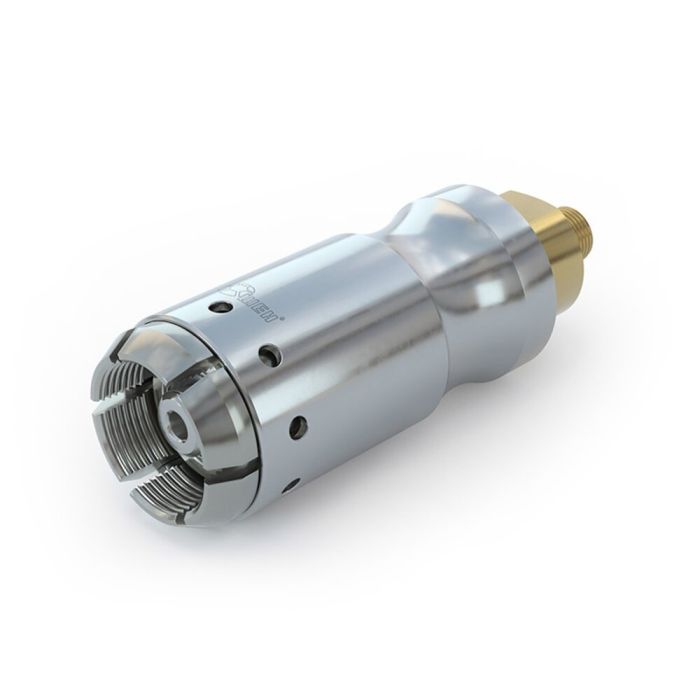

WEH® Conector TW152

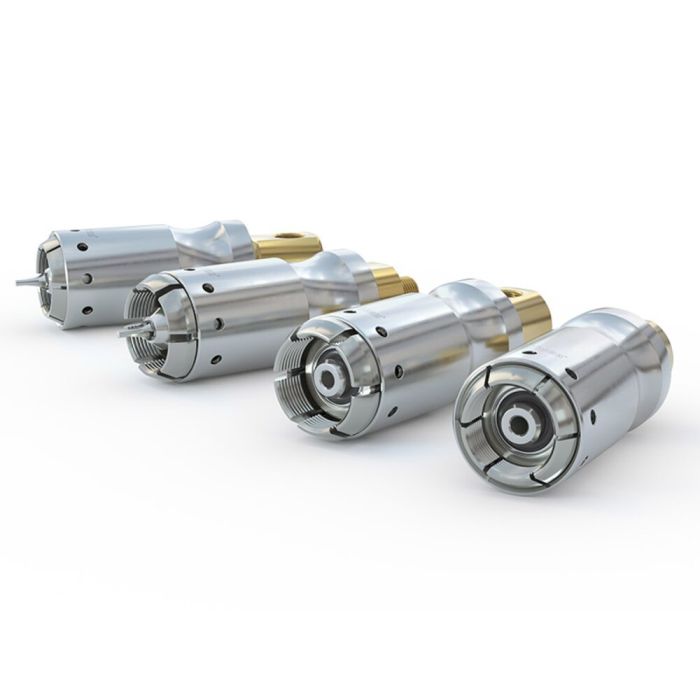

El conector de llenado TW152 WEH® TW152 permite el llenado de botellas de oxígeno con rosca macho de manera fácil, eficiente y segura. Gracias a su construcción compacta, el conector TW152 resulta ideal para el llenado de botellas de oxígeno con válvula de control de presión y tapa protectora, incluso en condiciones de espacio restringidas. Opcionalmente, el conector está disponible con entrada de medio recta o de 90° y para válvulas de botella con válvulas de presión residual o válvulas de presión no residual.
El manejo es sumamente sencillo: colocar el conector en la rosca macho de la válvula de la botella y empujar hacia delante la camisa deslizante. Los segmentos de la mordaza se cierran en la rosca estándar de la válvula de la botella para establecer una conexión estanca. El manejo confortable protege las articulaciones de los operadores.
El conector está equipado con un mecanismo de enclavamiento interior, que evita la desconexión bajo presión. Con ello, se garantiza la máxima seguridad para el operador.
El conector de llenado con orificios de ventilación en la camisa deslizante. Estos orificios de ventilación conducen y descargan lateralmente el oxígeno en caso de un escape de gas no deseado de la válvula de gas, y reducen por lo tanto el riesgo de ignición.
El conector rápido está disponible para válvulas de botellas de gas conforme a las normas DIN, BS, NF, CGA etc. Todos los conectores están limpios para el uso con oxígeno, libres de aceite y grasa (disponible prueba de combustión de oxigeno).
| Presión de trabajo PS máx. Admisible | 250 bar (3,600 psi) |
|---|---|
| Rango de temperature | +5 °C hasta +60 °C (O₂) |
| Medio | Medical oxygen |
| Connection A | W21.8x1/14" ext. thread, DIN 477 part 1 |
| Entrada fluido B1 | NPT 1/4" male thread |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Manual actuation via sliding sleeve |
| Material | Corrosion resistant stainless steel, brass, Monel® |
| Material de sellado | EPDM |
| Ejecución | Without RPV pin |
| Conformidad / Pruebas / Autorización | Type approval for suitability against adiabatic compression available |
- Automatic locking of the sliding sleeve under pressure prevents disconnection at pressures exceeding 5 bar
- Connection in seconds
- For oxygen cylinders with male thread (without a residual pressure valve) and pressure regulator
- High-grade materials
- No hand tightening required
- WEH® Jaw Locking Mechanism
