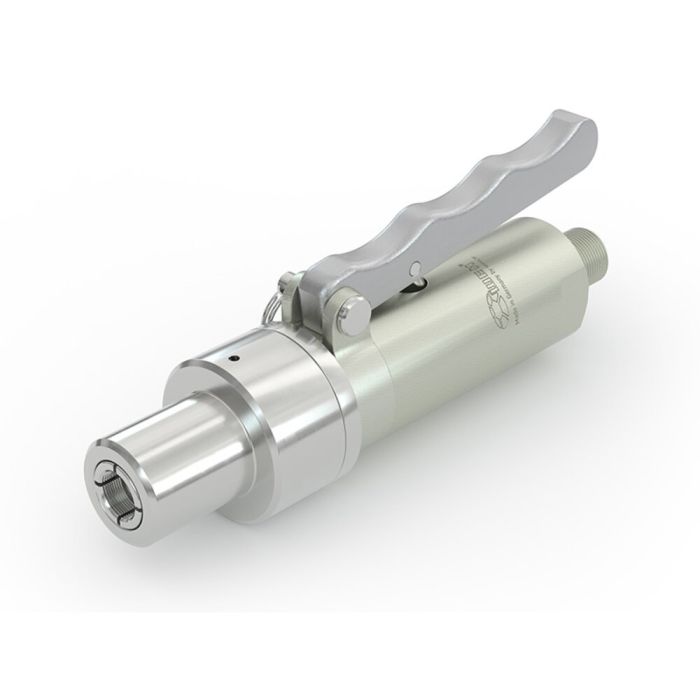

WEH® Conector TW141
El conector rápido WEH® TW141 es ideal para pruebas de funcionamiento, presión y estanqueidad de tubos rectos con un diámetro exterior de 6,0 mm a 22,2 mm, así como para la carga de circuitos cerrados de refrigeración con refrigerante. En cuestión de segundos se establecen conexiones seguras y estancas, sin necesidad de enroscar.
Cuanto más elevada sea la presión, más fuerte se sujetará el conector WEH en la pieza de prueba para establecer la conexión estanca en segundos. Un sistema de seguridad interno evita que pueda desconectarse bajo una presión superior a 5 bar y ofrece así una mayor seguridad para el usuario. La junta tórica frontal sella la conexión de manera estanca y se puede sustituir sin problemas al realizer el mantenimiento.
El sistema de mordazas minimiza la presión superficial y las deformaciones en la pieza de prueba. No se requieren selladores adicionales. Se eliminan los dispositivos de prueba complejos y caros.
Se acciona por palanca de mano, de manera que no se crean esfuerzos laterals que puedan deformar la conexión de entrada durante la conexión y desconexión. El accionamiento sencillo y cómodo del conector rápido acorta la duración de las pruebas y simplifica los flujos de trabajo.
| Diámetro nominal (DN) | 3 to 5 mm, acc. to design |
|---|---|
| Presión de trabajo PS máx. Admisible | Vacuum up to 100 bar (1,450 psi) |
| Rango de temperature | -10 °C hasta +80 °C |
| Connection A | Tube OD 10.0 mm |
| Entrada fluido B1 | NPT 1/4" male thread |
| Acabado superficial máx. admisible del tubo | Rz8 μm |
| Dureza del material máx. admisible del tubo | 28 HRC |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Manual actuation via lever |
| Material | Clamping jaws: Corrosion resistant stainless steel, hardened Housing: Anodized aluminium |
| Material de sellado | Front seal of NBR |
- Connection in seconds
- Ergonomic design
- For connection onto straight tubes; sealing on the exterior diameter
- High-grade materials
- No hand tightening required
- No lateral forces generated on connection
- WEH® Jaw Locking Mechanism
