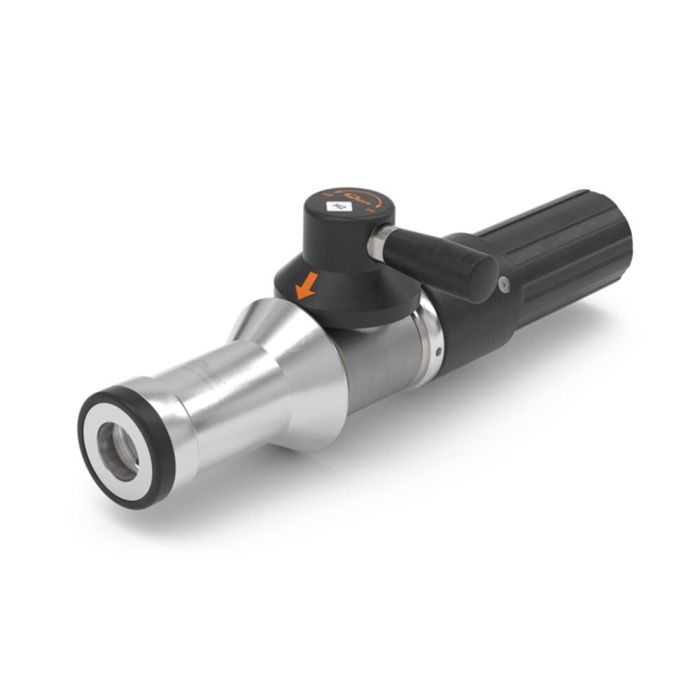

WEH® Boquilla de repostaje TK16 H₂ 25 MPa
Con la boquilla de repostaje WEH® TK16 H₂, el repostaje de turismos con hidrógeno comprimido (CGH₂) resulta aún más fácil que hasta ahora. Por este motivo, es idónea para el repostaje con hidrógeno de vehículos eléctricos con pila de combustible.
El modelo TK16 H₂ es muy ligero y de fácil manejo.
La unión giratoria está situada directamente en la palanca de accionamiento, lo cual permite colocar la boquilla de repostaje fácilmente en la posición de conexión óptima. Para realizar las operaciones de conexión y desconexión, la palanca de accionamiento se conmuta con un esfuerzo mínimo.
La codificación interna del rango de presión y el tipo de gas garantizan que el WEH® TK16 H2 pueda conectarse al receptáculo WEH® apropiado y también evita la confusión con el gas natural.
| Nominal bore (DN) | 8 mm |
|---|---|
| Presión de trabajo PS máx. Admisible | MAWP = 35 MPa according to ISO 17268 (PS = 350 bar) |
| Pressure Range | PN = 25 MPa <br> PN = 35 MPa |
| Nominal Pressure PN | 25 MPa |
| Temperature Range Media | -20 °C hasta +85 °C |
| Temperature Range Ambient | -40 °C hasta +85 °C |
| Media Inlet | UNF 9/16"-18 rosca macho, SAE J514 JIC 37° |
| Design | Con protección térmica de plástico y recirculación del gas de venteo |
| Material | Inoxidable |
| Sealing Material | Compatible con hidrógeno |
| Nozzle Type | Type A acc. to SAE J2600:2015 and previous resp. ISO 17268:2012 and previous |
| Medium Note | Suitable for pre-cooled hydrogen |
| Gas Recirculation | UNF 7/16"-20 male thread, SAE J514, 37° cone |
| Weight | Aprox. 1,8 kg |
| Conformidad / Pruebas / Autorización | Homologación según SAE J2600:2002 |
- Also suitable for refueling of forklifts
- Codage pour plage de pression / type de gas
- Compatible con el perfil del receptáculo WEH® TN1 H₂
- Fácil operación
- Ratios de caudal extremadamente altos <br>-> Tiempos de llenado muy cortos
- Materiales de alta calidad
- Protección térmica de plástico
- Recirculación del gas de venteo
- Type A nozzle acc. to SAE J2600 resp. ISO 17268
- Unión giratoria WEH® EASY TURN de 360° para la palanca de accionamiento
- Sistema de mordazas de cierre WEH®
