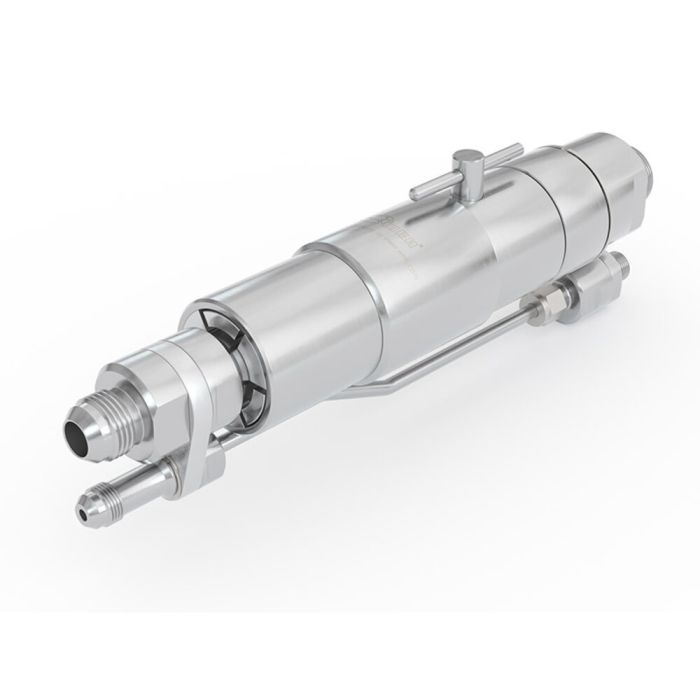

WEH® Acoplamiento breakaway TSA5 CNG
Con recirculación del gas
Código
C1-102489-X01
0,00 €
El acoplamiento breakaway TSA5 CNG ofrece más seguridad para su estación de servicio para autobuses y camiones. Se instala entre el surtidor y la manguera de llenado/recirculación:
Conexión de ventilación del lado de surtidor: G1/4“ macho
Conexión de llenado del lado de surtidor: G3/4“ macho
Conexión de llenado manguera (lado de la boquilla): UNF 7/8“-14 macho
Conexión de ventilación manguera (lado de la boquilla): UNF 9/16“-18 macho
El acoplamiento breakaway consta del cuerpo de acoplamiento, del inserto de receptáculo y de una recirculación de gas con una válvula antirretorno y un filtro 40 micrones. Este retiene las impurezas contenidas en el gas natural y se puede limpiar de manera fácil y rápida al realizar el mantenimiento.
Si se producen inesperadamente fuerzas de tracción, p. ej. si arranca un vehículo con la boquilla de repostaje conectada, el acoplamiento breakaway separa de forma controlada la conexión entre el surtidor y la manguera. Hermetiza ambos lados. Permite minimizar el riesgo de daños en el receptáculo del vehículo, la boquilla de repostaje y el surtidor. El acoplamiento breakaway se puede volver a utilizar después de una prueba de funcionamiento.
Conexión de ventilación del lado de surtidor: G1/4“ macho
Conexión de llenado del lado de surtidor: G3/4“ macho
Conexión de llenado manguera (lado de la boquilla): UNF 7/8“-14 macho
Conexión de ventilación manguera (lado de la boquilla): UNF 9/16“-18 macho
El acoplamiento breakaway consta del cuerpo de acoplamiento, del inserto de receptáculo y de una recirculación de gas con una válvula antirretorno y un filtro 40 micrones. Este retiene las impurezas contenidas en el gas natural y se puede limpiar de manera fácil y rápida al realizar el mantenimiento.
Si se producen inesperadamente fuerzas de tracción, p. ej. si arranca un vehículo con la boquilla de repostaje conectada, el acoplamiento breakaway separa de forma controlada la conexión entre el surtidor y la manguera. Hermetiza ambos lados. Permite minimizar el riesgo de daños en el receptáculo del vehículo, la boquilla de repostaje y el surtidor. El acoplamiento breakaway se puede volver a utilizar después de una prueba de funcionamiento.
| Technical Nominal Size | 12 mm |
|---|---|
| Presión nominal (PN) | 250 bar |
| Presión de trabajo PS máx. Admisible | 350 bar |
| Fuerza de separación | 222 - 660 N |
| Rango de temperature | -40 °C up to +85 °C |
| Material | Corrosion resistant stainless steel, aluminium |
| Material de sellado | Natural gas resistant |
| Ejecución | With gas recirculation and filter (40 μm) |
- Check valve at venting line
- Installation at the dispenser
- Integrated cleanable filter (40 μm)
- No additional tool necessary
- Reusable without factory servicing
- Small compact design
Acoplamiento breakaway para estaciones de buses y camiones para instalación directa entre el surtidor y la manguera de llenado / venteo.
