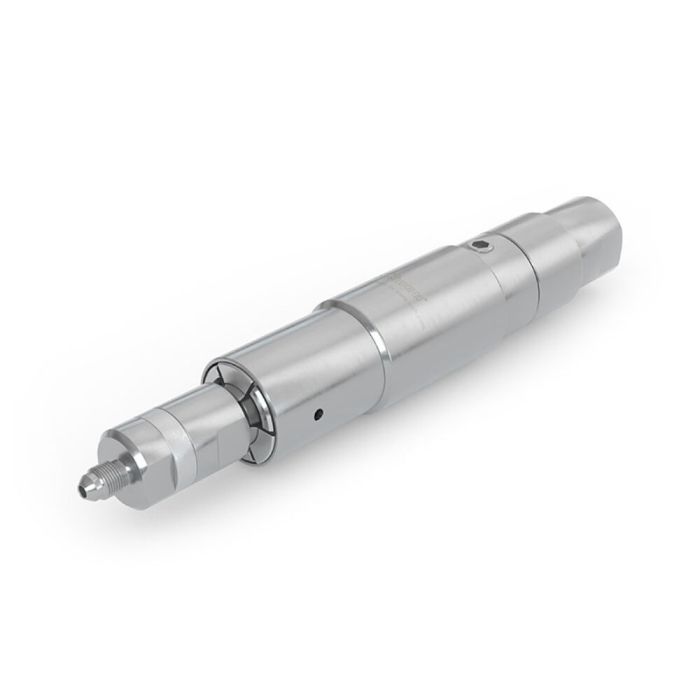

WEH® Acoplamiento breakaway TSA1 H₂
El acoplamiento breakaway WEH® TSA1 H₂ ofrece más seguridad para su estación de servicio para turismos. Se instala entre el surtidor y la manguera de llenado/recirculación.
Si se producen inesperadamente fuerzas de tracción, p. ej. si arranca un vehículo con la boquilla de repostaje conectada, el acoplamiento breakaway separa de forma controlada la conexión entre el surtidor y la manguera. Hermetiza ambos lados. Permite minimizar el riesgo de daños en el receptáculo del vehículo, la boquilla de repostaje y el surtidor. El acoplamiento breakaway se puede volver a utilizar después de una prueba de funcionamiento.
Recomendamos por principio utilizar los acoplamientos breakaway con un filtro integrado. El filtro retiene las impurezas contenidas en el hidrógeno y se puede limpiar de manera fácil y rápida al realizar el mantenimiento.
El acoplamiento breakaway WEH® consta del cuerpo de acoplamiento, del inserto de receptáculo y de una recirculación de gas con una válvula antirretorno. También está disponible sin recirculación de gas.
Los acoplamientos breakaway para boquillas de repostaje con interfaz de datos contienen, adicionalmente, un soporte de surtidor con cable para la interfaz de datos.
También se ofrecen juegos completos. Estos están compuestos de una boquilla de repostaje, un juego de mangueras y un acoplamiento breakaway. ¡Póngase en contacto con nosotros!
| Diámetro nominal (DN) | 4 mm |
|---|---|
| Technical Nominal Size | 4 mm |
| Presión de trabajo PS máx. Admisible | MAWP = 49 MPa according to ISO 19880-1 (PS = 490 bar) |
| Presión nominal (PN) | 35 MPa |
| Fuerza de separación | 222 - 667 N |
| Rango de temperatura del fluido | -40 °C hasta +85 °C |
| Rango de temperatura ambiente | -40 °C hasta +85 °C |
| Material | Acero inoxidable; aluminium |
| Material de sellado | Compatible con hidrógeno |
| Ejecución | Depending: With filter (20 or 40 μm) W/wo gas recirculation W/wo dispenser mounting With dispenser mounting and data cable (for nozzles with data interface only) |
- Válvula antirretorno en el conducto de ventilación
- Instalación en el surtidor
- Filtro integrado limpiable (20 μm)
- No se requieren herramientas adicionales
- Se puede volver a utilizar sin mantenimiento de fábrica
- Diseño pequeño y compacto
