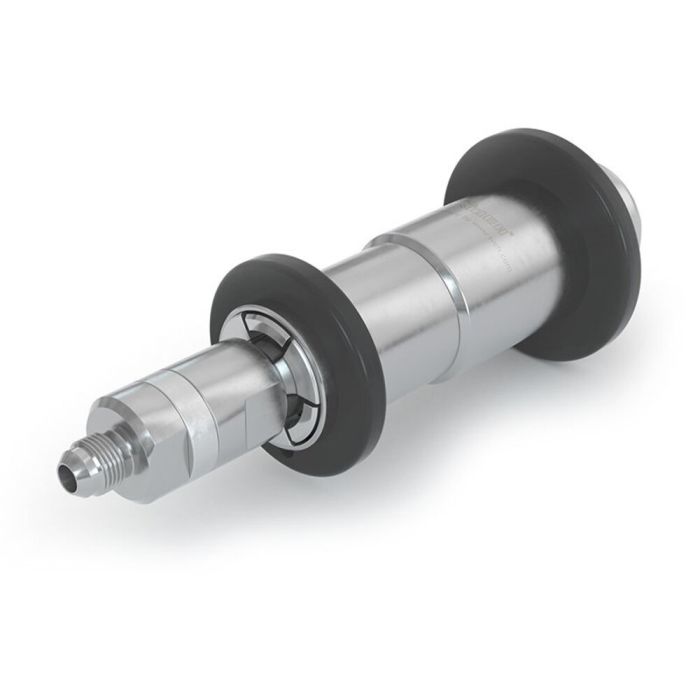

WEH® Acoplamiento breakaway en linea TSA2 CNG
Código
C1-103076-X01
0,00 €
Con el acoplamiento breakaway TSA2 CNG ahora también se dispone de un acoplamiento breakaway en línea. Se integra entre las mangueras de llenado y recirculación.
Conexión de llenado del lado de surtidor: UNF 9/16“-18 macho
Conexión de llenado del lado de la boquilla: UNF 7/16“-20 macho
El acoplamiento breakaway consta del cuerpo de acoplamiento y del inserto de receptáculo.
Si se utiliza un acoplamiento breakaway en línea TSA2 CNG recomendamos instalar adicionalmente un filtro TSF5 CNG. Este protege susistema contra la suciedad.
Si se producen inesperadamente fuerzas de tracción, p. ej. si arranca un vehículo con la boquilla de repostaje conectada, el acoplamiento breakaway separa de forma controlada la conexión entre el surtidor y la manguera. Hermetiza ambos lados. Permite minimizar el riesgo de daños en el receptáculo del vehículo, la boquilla de repostaje y el surtidor. El acoplamiento breakaway se puede volver a utilizar después de una prueba de funcionamiento.
Conexión de llenado del lado de surtidor: UNF 9/16“-18 macho
Conexión de llenado del lado de la boquilla: UNF 7/16“-20 macho
El acoplamiento breakaway consta del cuerpo de acoplamiento y del inserto de receptáculo.
Si se utiliza un acoplamiento breakaway en línea TSA2 CNG recomendamos instalar adicionalmente un filtro TSF5 CNG. Este protege susistema contra la suciedad.
Si se producen inesperadamente fuerzas de tracción, p. ej. si arranca un vehículo con la boquilla de repostaje conectada, el acoplamiento breakaway separa de forma controlada la conexión entre el surtidor y la manguera. Hermetiza ambos lados. Permite minimizar el riesgo de daños en el receptáculo del vehículo, la boquilla de repostaje y el surtidor. El acoplamiento breakaway se puede volver a utilizar después de una prueba de funcionamiento.
| Diámetro nominal (DN) | 4 mm |
|---|---|
| Presión nominal (PN) | 200 bar |
| Rango de presión | PN = 200 bar | PS = 300 bar |
| Fuerza de separación | 222 - 660 N |
| Rango de temperature | -40 °C hasta +85 °C |
| Material | Acero inoxidable; aluminium |
| Material de sellado | Compatible con el gas natural |
| Ejecución | sin recirculación del gas de venteo |
- Accionamiento excéntrico mediante llave Allen
- Instalación entre la manguera de llenado y la de recirculación
- Se puede volver a utilizar sin mantenimiento de fábrica
- Protección de goma
- Diseño pequeño y compacto
Acoplamiento breakaway en línea para estaciones de vehículos-turismos para instalación en las mangueras de lleando y venteo.
