CLICKMATE® Conector TW154
El CLICKMATE® TW154 ha sido desarrollado especialmente para el llenado de cilindros de aire respirable. Los conectores roscados existentes para el llenado de latiguillo pueden ser reacondicionados sin problemas.
El conector rápido CLICKMATE® TW154 se conecta directamente en la rosca estándar de la válvula del cilindro. Los segmentos de la mordaza se cierran en la rosca de la válvula del cilindro. Accionando el arco en 90°, el conector se conecta a la válvula del cilindro, sin necesidad de roscar. La clavija de seguridad integrada impide la desconexión bajo presión.

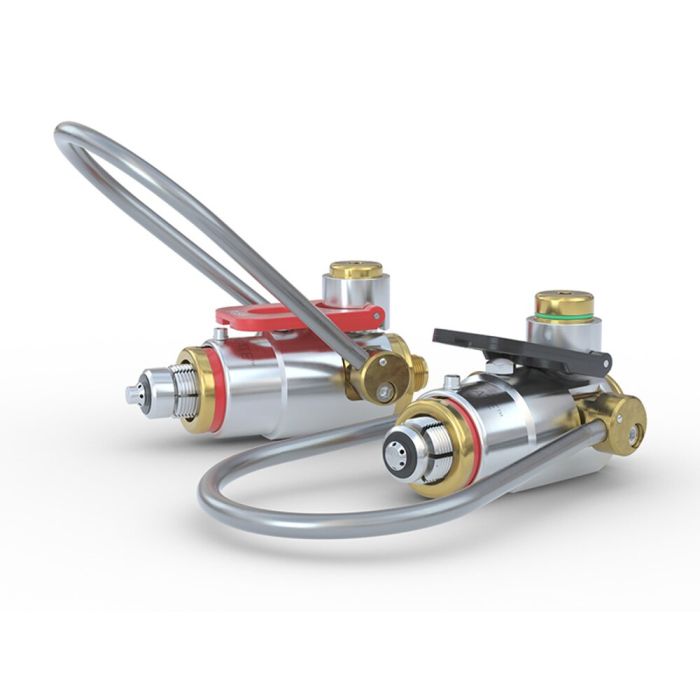

El CLICKMATE® TW154 está disponible para 200 bar y 300 bar. El conector para 200 bar se distingue por estar equipado con una palanca de bloqueo de color negro, mientras que el conector para 300 bar cuenta con una palanca de bloqueo de color rojo.
Todos los conectores han sido sometidos a exigentes pruebas de presión y resistencia.
| Presión de trabajo PS máx. Admisible | 250 bar resp. 375 bar |
|---|---|
| Temperature Range | +5 °C hasta +70 °C |
| Medium | Aire respirable (aire comprimido) |
| Connection A | Conexión roscada estándar para G5/8" rosca hembra (DIN 477) |
| Media Inlet | Depending on connection at the filling rig |
| Actuation | Accionamiento manual mediante aro (el aro varía según la conexión de la válvula) |
| Material | Acero inoxidable y latón |
| Sealing Material | Front seal: NBR Inner seals: FKM |
- Conexión directa en la rosca estándar de la válvula de la botella
- El llenado de cilindros de aire respirable es mucho más fácil y eficiente
- Mayor ergonomía y seguridad operativa
- Conexiones estancas en segundos sin necesidad de roscar
CLICKMATE® TW154 para llenado de botellas de aire respirable con latiguillos
