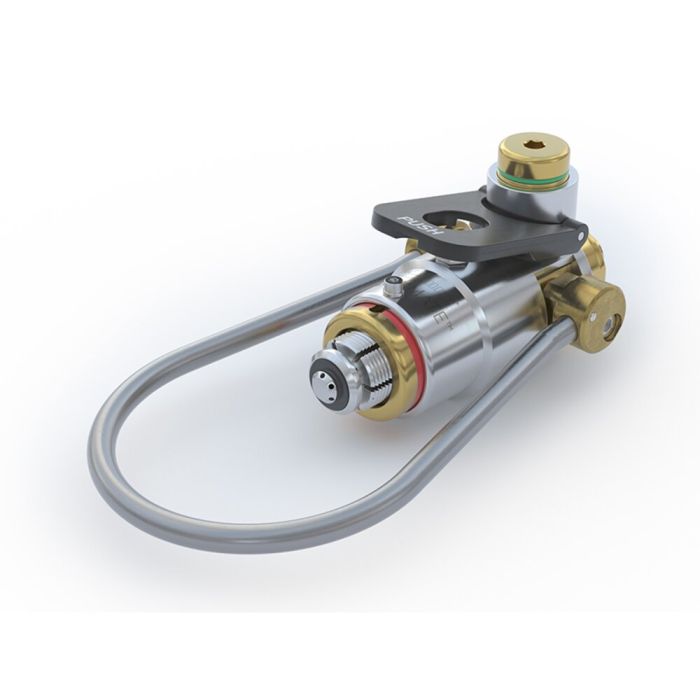

CLICKMATE® Conector TW154
El CLICKMATE® TW154 ha sido desarrollado especialmente para el llenado de cilindros de aire respirable. Los conectores roscados existentes para el llenado de latiguillo pueden ser reacondicionados sin problemas.
El conector rápido CLICKMATE® TW154 se conecta directamente en la rosca estándar de la válvula del cilindro. Los segmentos de la mordaza se cierran en la rosca de la válvula del cilindro. Accionando el arco en 90°, el conector se conecta a la válvula del cilindro, sin necesidad de roscar. La clavija de seguridad integrada impide la desconexión bajo presión.
El CLICKMATE® TW154 está disponible para 200 bar y 300 bar. El conector para 200 bar se distingue por estar equipado con una palanca de bloqueo de color negro, mientras que el conector para 300 bar cuenta con una palanca de bloqueo de color rojo.
Todos los conectores han sido sometidos a exigentes pruebas de presión y resistencia.
| Presión de trabajo PS máx. Admisible | 250 bar (3,600 psi) |
|---|---|
| Rango de temperature | +5 °C hasta +70 °C |
| Medio | Breathing air (compressed air) |
| Connection A | Standard connection for G5/8“ female thread (DIN 477/ DIN EN ISO 12209) |
| Entrada fluido B1 | M16x1.5 male thread |
| Accionamiento | Manual actuation via operating loop (loop depending on cylinder valve type) |
| Material | Corrosion resistant stainless steel and brass |
| Material de sellado | Front seal: NBR Inner seals: FKM |
- Connection directly to the standard cylinder valve thread
- Filling of breathing air cylinders becomes even easier and more efficient
- Improves operational safety and ergonomics
- Quick connection in seconds without hand tightening
