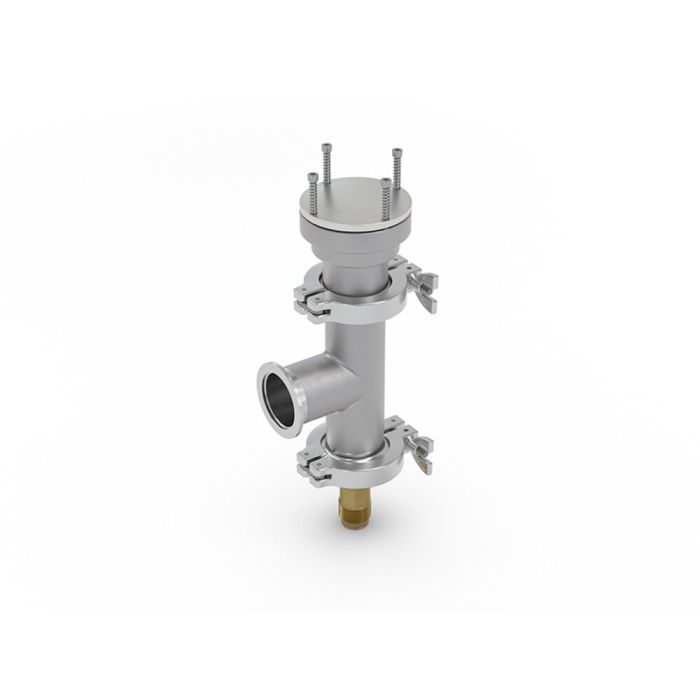

WEH® Vakuum-Überdrucksicherung TVS20
Die WEH® TVS20 Vakuum-Überdrucksicherung dient zum Schutz von und unter Vakuum betriebenen Komponenten wie Vakuumpumpen, Sensorik etc. vor Überdruck. Ist zum Beispiel eine Vakuumpumpe in eine Druckanlage eingebaut, die betriebsmäßig einen wesentlich höheren Druck als den zulässigen Betriebsdruck der Vakuumpumpe hat, trägt die Überdrucksicherung TVS20 dazu bei, die Pumpe vor Schäden zu schützen, indem die WEH® TVS20 den Überdruck sicher in den Raum entlüftet. Selbst kurzzeitige Eingangsdrücke bis 420 bar werden in der Überdrucksicherung TVS20 bis zu einem Überdruck von 0,2 bar im Ausgang zur Vakuumpumpe sicher abgebaut.
Geeignet für Druckanlagen mit einem maximalen Einlassdruck von 420 bar und einer Nennweite bis zu 12 mm.
Zur Verbindung der Vakuum-Überdrucksicherung mit der Anlage stehen für den Eingang „B1“ verschiedene Anschlussadapter zur Verfügung.
| Nennweite (DN) | 12 mm |
|---|---|
| Temperaturbereich | +5 °C bis +60 °C |
| Medium | Edelgase |
| Teilewerkstoffe | Edelstahl, Messing |
| Dichtungswerkstoffe | Kupfer, EPDM |
| Max.Auslassdruck an Ausgang B2 | 0,2 bar |
| Max. Einlassdruck an Eingang B1 | 420 bar |
- In Anlagen leicht integrierbar
- Einfach zerlegbar, leichte Reinigung
- Effektiver Schutz von/unter Vakuum betriebenen Komponenten wie Vakuumpumpen, Sensorik, etc.
- Hochwertige Materialien
- Nachrüstbar durch einfache Konstruktion
- Einfache Bauweise
- Entlüftung in den Raum
- Ausführung für inerte Gase
