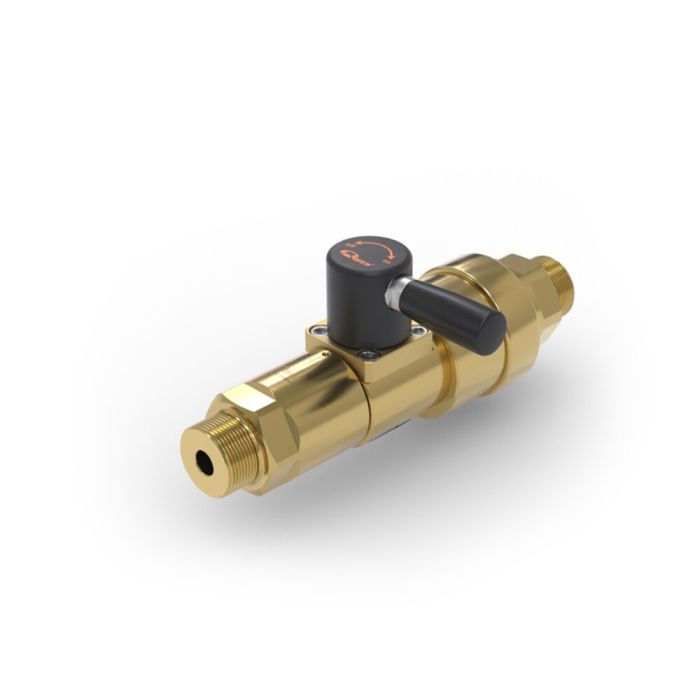

WEH® Schaltventil TV17GOS
Das Schaltventil WEH® TV17 für Sauerstoff dient zum Absperren des Durchflusses in Sauerstoffanlagen. Durch seine kompakte Bauweise eignet es sich hervorragend für den Einbau in gastechnische Anlagen. Auch in bereits bestehende Anlagen stellt sich der Einbau als problemlos dar. Dank der strömungsgünstigen Bauform überzeugt das Schaltventil durch hohe Durchflusswerte und seinen extrem geräuscharmen Betrieb.
Das Schaltventil WEH® TV17 ist mit manueller oder pneumatischer Betätigung (Grundstellung NC oder NO) erhältlich.
| Generation | 2 |
|---|---|
| Automatische Entlüftung | Nein |
| Rückströmsicherung | Nein |
| Vakuumbetrieb | Ja |
| Technische Nennweite | 12 mm |
| Max. zulässiger Betriebsdruck PS | 420 bar |
| Temperaturbereich | 0 °C bis +60 °C |
| Medium | Sauerstoff |
| Leckrate | ≤ 5 x 10-3 mbar x l/s |
| Betätigung | Manuelle Betätigung über Betätigungshebel |
| Teilewerkstoffe | Messing und Monel® 400 |
| Federwerkstoff | Stahl 1.4310 |
| Dichtungswerkstoffe | EPDM |
| Einlassventildichtung | Modifiziertes Polyimid |
| Durchflussrichtung | B1 -> B2 |
| Konformitäten / Prüfungen / Zulassungen | Typprüfung adiabatische Kompression vorhanden |
- Bidirektionale Abdichtung möglich
- Kompakte Bauweise
- Einfacher Einbau
- Hoher Durchfluss
- Hochwertige Materialien
- Geringes Gewicht ca. 4,2 kg, bzw. ca. 8,3 kg inkl. pneumatischem Stellantrieb
- Niedrige Strömungsgeräusche
- Geringe Investitionskosten
- Reduzierung der Ventilanzahl im Anlagenbau
Schaltventil zum Füllen, Mischen, Evakuieren und Entleeren von Leitungsnetzen bzw. Behältnissen aller Art, die mit inerten Gasen bei einem Druck von bis zu 420 bar gefüllt sind.
Das Schaltventil ist nicht für Medien der Fluidgruppe 1 im Sinne der Druckgeräterichtlinie 2014/64/EU oder den Einsatz in ATEX-relevanten Bereichen konzipiert. Entsprechende Anforderungen können auf Anfrage von uns bewertet werden.
