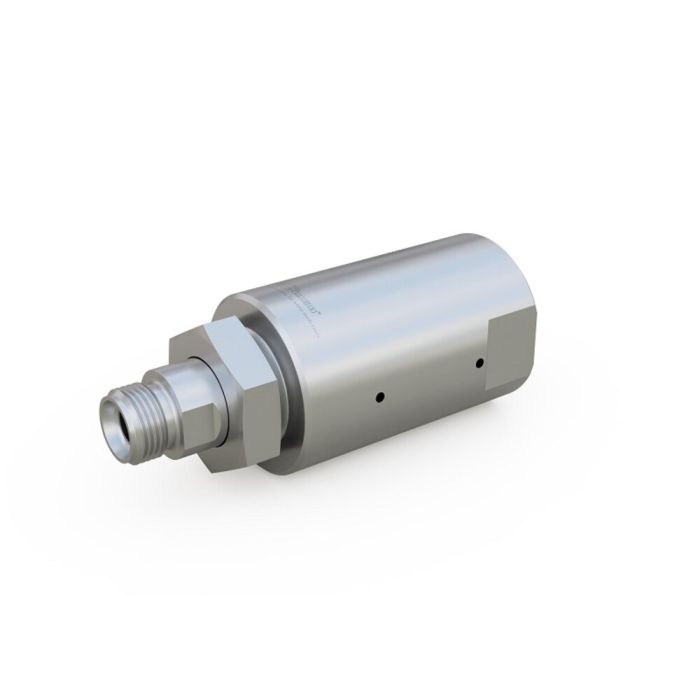

WEH® Rückschlagventil TVR9 H2 70 MPa
Mit dem TVR9 H2 70 MPa bietet WEH ein leistungsstarkes Rückschlagventil für den Einsatz in wasserstoffbetriebenen Straßenfahrzeugen bzw. Wasserstofftankstellen der neuesten Generation an. Überall dort, wo Wasserstoff innerhalb eines Leitungssystems nur in eine Richtung fließen soll und ein Rückfluss verhindert werden muss, bieten die Rückschlagventile WEH® TVR9 H2 70 MPa eine zuverlässige Funktion.
Die Dichtungen im Ventil sind so angeordnet, dass sie nicht durch Schmutzteilchen im Gasstrom beschädigt werden. Das Rückschlagventil WEH® TVR9 H2 70 MPa ist aus rostbeständigem Edelstahl gefertigt und erweist sich durch den robusten Innenaufbau im Einsatz als äußerst langlebig.
| Technische Nennweite | 4 mm |
|---|---|
| Nominaler Druck (PN) | 70 MPa |
| Max. zulässiger Betriebsdruck PS | MAWP = 87,5 MPa gemäß ISO 17268 (PS = 875 bar) |
| Temperaturbereich | -40 °C bis +85 °C |
| Betriebsmedieneingang B1 | UNF 7/16"-20 AG |
| Filterelement | 10 μm |
| Teilewerkstoffe | Rostbeständig |
| Dichtungswerkstoffe | Wasserstoffbeständig |
| Ausführung | Mit bzw. ohne integrierten Schmutzfilter (10 μm) |
| Konformitäten / Prüfungen / Zulassungen | Basiert auf dem nach ISO17268:2020 entwickelten TN9 H2 70 MPa |
- Dichtungsschonende Bauart: Robust, langlebig und wartungsfreundlich
- Mit und ohne Filter erhältlich
- Hohe Durchflussrate bis 90 g/s für schnelles Tanken
- Geräuscharmes Öffnen und Schließen
Rückschlagventil für Straßenfahrzeuge, auch zum Einbau in ein Wasserstofftankstellen geeignet. Die Produktfamilie WEH® TVR9 H2 70 MPa wird als Rückflussverhinderer im Sinne der DIN EN 736-1 zum Einbau in H2-Anlagen und Rohrleitungen angeboten.
