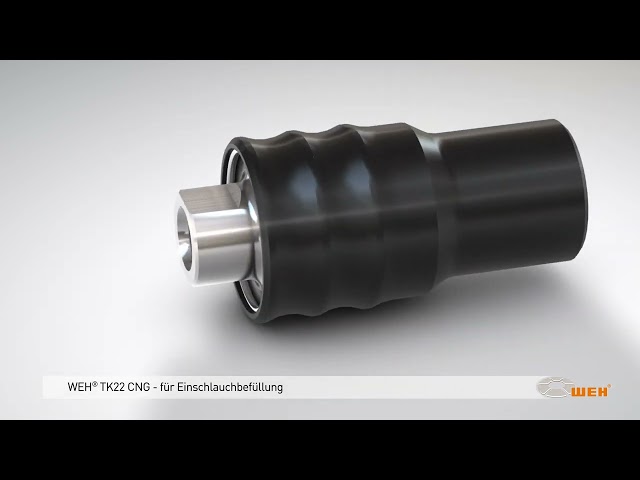

WEH® Füllkupplung TK22 CNG
TK22 CNG ist die starke Füllkupplung von WEH für die Betankung von Erdgasbussen und LKWs. Mit ihrer stabilen Konstuktion und dem einmaligen WEH® Spannzangenmechanismus stellen Sie in Sekundenschnelle eine druckdichte Verbindung her.
TK22 CNG kann überall dort eingesetzt werden, wo der Druck über die Zapfsäule zugeschaltet und entlüftet wird.
Leichte Bedienung durch Push-Pull, d. h. die Kupplung wird nur leicht auf den Tanknippel gedrückt und die Spannzangen schließen. Zum Abnehmen der Kupplung einfach die Griffhülse zurückziehen.
| Technische Nennweite | 12 mm |
|---|---|
| Nominaler Druck (PN) | P30HD nach ANSI NGV1 / C200 nach ISO 14469 PN = 200 bar P36HD nach ANSI NGV1 / C250 nach ISO 14469 PN = 250 bar |
| Max. zulässiger Betriebsdruck PS | PS = 300 bar , PS = 350 bar |
| Temperaturbereich | -40 °C bis +85 °C |
| Teilewerkstoffe | Rostbeständig |
| Dichtungswerkstoffe | Erdgasbeständig |
| Ausführung | Mit temperaturisolierender Kunststoffverkleidung |
| Gewicht | Ca. 1,8 kg (TK22 CNG) bzw. ca. 2,2 kg (TK22 CNG mit Griffhülsensicherung) |

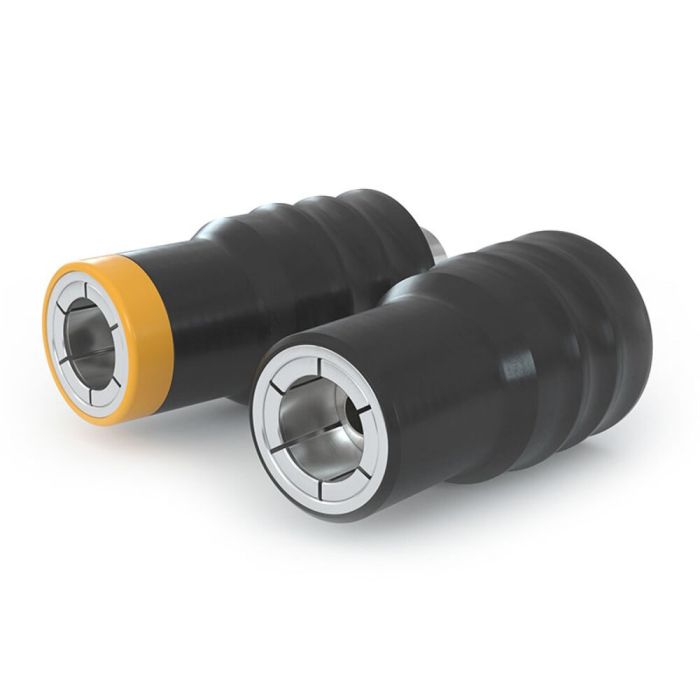

- Farbcodierter Stoßschutz (200 bar schwarz / 250 bar gelb)
- Kompakte Bauweise
- Kompatibel zu Tanknippeln nach NGV1 Standard und ISO 14469
- Extrem großer Durchfluss
- Hochwertige Materialien
- Integriertes Absperrventil
- Temperaturisolierende Kunststoffverkleidung
- Push-Pull Betätigung
- Griffhülsensicherung jederzeit nachrüstbar
- WEH® Spannzangenmechanismus
Füllkupplung zur Schnellbefüllung von Bussen und LKWs mit Erdgas, passend zu WEH® Tanknippeln nach NGV1 Standard und ISO 14469. Bedienung nur durch geschultes Personal, kein Einsatz im Self-Service! Für den Self-Service empfehlen wir unsere TK22 CNG mit Griffhülsensicherung.
