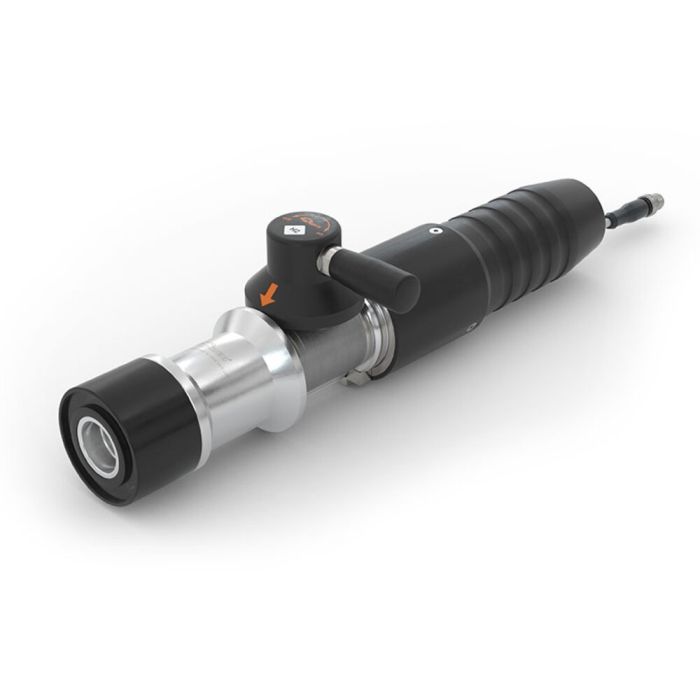

WEH® Füllkupplung TK16 H₂ High Flow
Die Füllkupplung WEH® TK16 H2 High-Flow mit Datenschnittstelle ermöglicht ein noch schnelleres Befüllen von Bussen und LKWs mit Wasserstoff.
Durch die erhöhte Strömungsgeschwindigkeit wurden die bisher schon kurzen Füllzeiten nochmals wesentlich verkürzt.
Die integrierte Drehdurchführung befindet sich direkt am Betätigungshebel, dadurch kann die Füllkupplung einfach in die optimale Anschlussposition gebracht werden. Der Betätigungshebel kann beim An- und Abschließen mit geringem Kraftaufwand geschaltet werden.
Die interne Kodierung für Druckstufe und Gasart stellt sicher, dass die TK16 H2 High-Flow mit Datenschnittstelle an die hierfür passenden WEH® Tanknippel angeschlossen werden kann und verhindert außerdem eine Verwechslungsgefahr mit Erdgas.
Außerdem bietet die Füllkupplung eine Schnittstelle (Infrarot) zur Datenübertragung zwischen Fahrzeug und Tankstelle.
| Nennweite (DN) | 8 mm |
|---|---|
| Max. zulässiger Betriebsdruck PS | MAWP = 45 MPa gemäß ISO 17268 (PS = 450 bar) |
| Nominaler Druck (PN) | 35 MPa |
| Medientemperaturbereich | -20 °C bis +85 °C |
| Umgebungstemperaturbereich | -40 °C bis +85 °C |
| Temperaturbereich | -20 °C bis +85 °C |
| Betriebsmedieneingang B1 | UNF 9/16"-18 AG, SAE J514 JIC 37° |
| Ausführung | Mit temperaturisolierender Kunststoffverkleidung, Gasrückführung und Datenschnittstelle gemäß SAE J2601 |
| Teilewerkstoffe | Rostbeständig |
| Dichtungswerkstoffe | Wasserstoffbeständig |
| Kupplungstyp | Typ A nach SAE J2600:2015 und vorherige bzw. ISO 17268:2012 und vorherige |
| Gewicht | Ca. 2,4 kg |
| Konformitäten / Prüfungen / Zulassungen | Füllkupplung: Prüfungen nach SAE J2600:2002 IR-Datenschnittstelle: ATEX; NEC auf Anfrage |
- Kompatibel zum WEH® TN1 H2 High-Flow Nippelprofil
- WEH® Spannzangenmechanismus
- WEH® EASY-TURN Drehdurchführung bis zu 240° für Betätigungshebel
- Rückführung der entlüfteten Gasmenge
- Integrierte Infrarot-Datenschnittstelle
- Hochwertige Materialien
- Einfache Handhabung
- Kodierung für Druckstufe / Gasart
- Füllkupplung Typ A nach SAE J2600 bzw. ISO 17268
- Temperaturisolierende Kunststoffverkleidung
