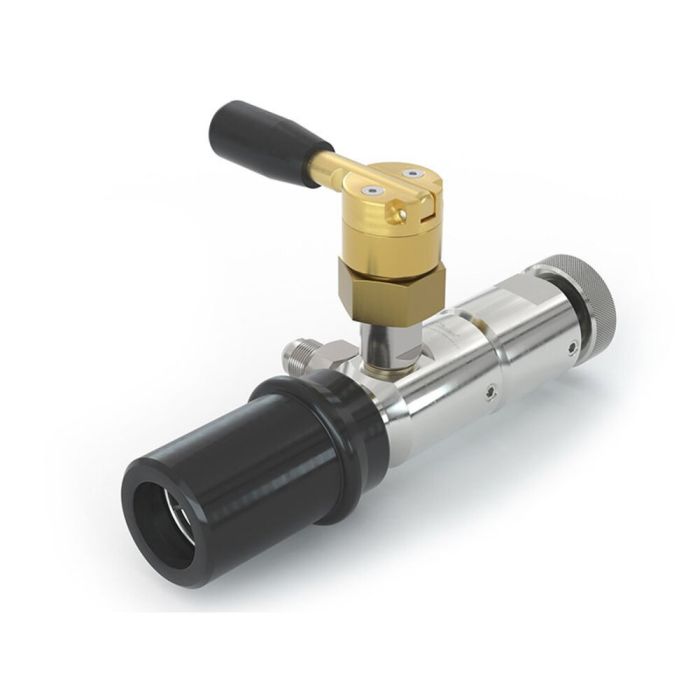

WEH® Entnahmekupplung TK6 H₂
Die Entnahmekupplung WEH® TK6 H₂ findet ihren Einsatz bei der Wartung und Überprüfung von Wasserstofffahrzeugen.
Für eine Wartung müssen alle Druck- bzw. Tankbehälter entleert werden. Zum einfachen Anschließen und Entleeren der H2-Behälter hat WEH die TK6 H₂ mit Entlüftungsventil konzipiert.
Diese Entnahmekupplung wird einfach auf den Tanknippel im PKW gesteckt und die Spindel bis zum Anschlag eingedreht. Dadurch wird der Tanknippel WEH® TN1 H₂ aufgedrückt und anschließend können die Tankbehälter über die seitliche Mediumableitung entleert werden.
| Technische Nennweite | 6 mm |
|---|---|
| Nominaler Druck (PN) | 35 MPa |
| Max. zulässiger Betriebsdruck PS | PS = 45 MPa |
| Medientemperaturbereich | -20 °C bis +85 °C |
| Umgebungstemperaturbereich | -40 °C bis +85 °C |
| Teilewerkstoffe | Rostbeständig |
| Dichtungswerkstoffe | Wasserstoffbeständig |
| Ausführung | Mit temperaturisolierender Kunststoffverkleidung, Öffnungsspindel und mit Entlüftungsventil |
| Gewicht | Ca. 1,2 kg |
- Entleerung über den Füllanschluss
- Integriertes Entlüftungsventil
- Betätigung über Öffnungsspindel
- Passend nur für WEH® Tanknippel TN1 H₂ (ohne Filter)
- Temperaturisolierende Kunststoffverkleidung
Entnahmekupplung mit Entlüftungsventil zur Entleerung der H2-Behälter von PKWs übe den Füllanschluss, passend nur für Tanknippel WEH® TN1 H2 ohne Filter. Bedienung nur durch geschultes Personal, kein Einsatz im Self-Service!
