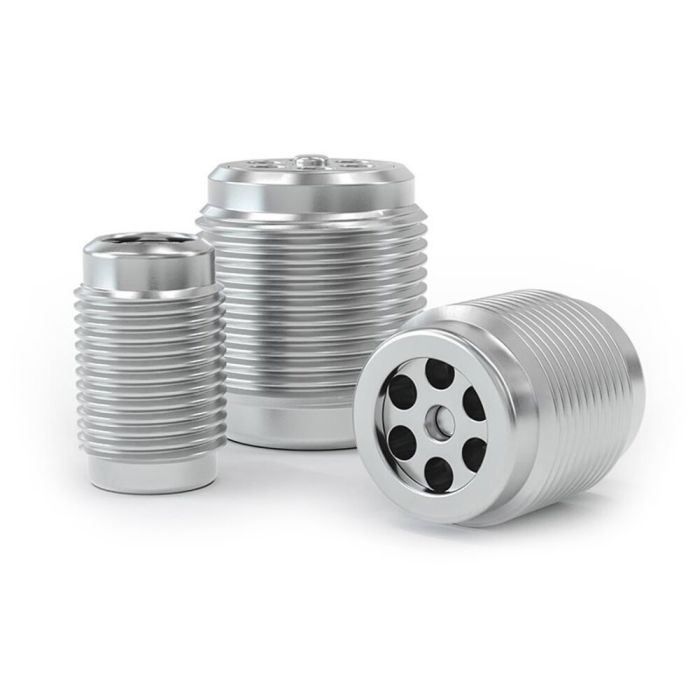

WEH® Einschraubventil TVR400-S1
Die Einschraubventile der Ventilserie TVR400 sind mechanische Absperrventile, die freien Durchfluss in Einschraubrichtung ermöglichen und den Medienstrom in der anderen Richtung absperren.
Aufgrund der kompakten Bauweise sind sie sehr platzsparend und daher auch sehr wirtschaftlich. Im Gegensatz zu metallisch dichtenden Ventilsitzen, sind die TVR400 Einschraubventile weichdichtend. Die Abdichtung erfolgt durch einen federbelasteten Dichtkegel mit O-Ring. Daher zeichnen sich die WEH Ventile durch eine hohe Dichtheit aus, verbunden mit einem hohen Durchfluss.

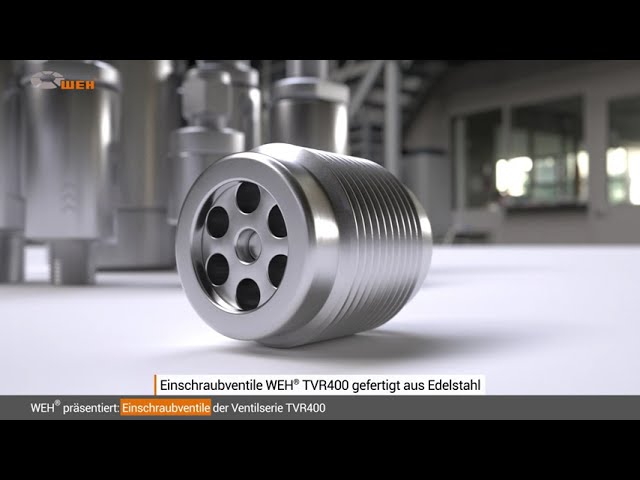

Die WEH Einschraubventile lassen sich einfach mit einem Innensechskantschlüssel in Bohrungen mit Innengewinde einschrauben. TVR400 Ventile sind aus hochwertigem Edelstahl gefertigt und daher besonders langlebig bei geringem Verschleiß. Im Betrieb sind sie besonders geräuscharm.
Einschraubventile WEH TVR400 sind mit einer Dichtung aus FKM ausgestattet. Weitere Dichtungswerkstoffe sind auf Anfrage verfügbar. Die Klärung der Medienverträglichkeit obliegt dem Kunden.
| Nennweite (DN) | Je nach Ausführung |
|---|---|
| Max. zulässiger Betriebsdruck PS | 250 bar |
| Öffnungsdruck PC | 0,5 bar ± 0,2 bar |
| Temperaturbereich | -20 °C bis max. +200 °C |
| Betriebsmedieneingang B1 | G1/8", G1/4", G3/8" M10x1,0 / M14x1,5 / M18x1,5 |
| Betriebsmedienausgang B2 | G1/8", G1/4", G3/8" M10x1,0 / M14x1,5 / M18x1,5 |
| Leckrate | 1 x 10-3 mbar x l/s |
| Gehäusewerkstoff | Edelstahl |
| Federwerkstoff | Edelstahl |
| Dichtungswerkstoffe | FKM |
| Ventilsitz | Kegelabdichtung mit O-Ring innen |
| Durchflussrichtung | In Einschraubrichtung |
| Produktserie | TVR400-S1-A20 |
- Kompakt & platzsparend
- Einfacher Einbau
- Durchfluss in Einschraubrichtung
- Hoher Durchfluss
- Weichdichtend -> hohe Dichtheit, geringe Leckage
- Use in high temperature ranges and for pressure peaks up to 250 bar
